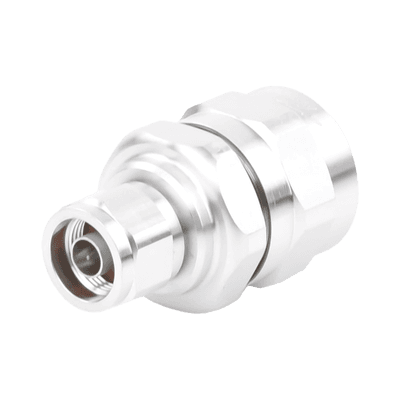

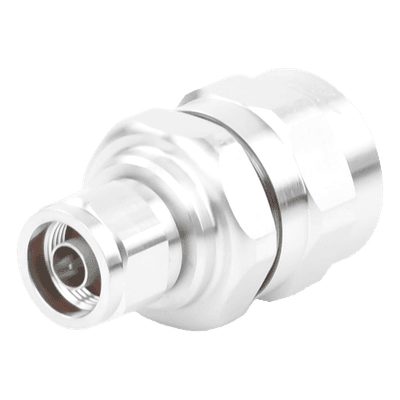

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Características

Conector N macho para cables FXL-780 y AVA5-50
Banda de frecuencia operativa hasta 5000 MHz
Impedancia del conector y cable: 50 ohms
IMD de tercer orden típico: -116 dBm a 1800 MHz
Construcción duradera con recubrimiento de plata y trimetal
Rango de temperatura operativa: -40 °C a +85 °C
ver más

Modelo: 78-EZNM

Marca: ANDREW / COMMSCOPE

Q 596.07

Precio sujeto a cambios.

Solicitar cotización

Descargas

Hoja técnica Instalación automatizada Instalación manual

Equipos Relacionados

ANDREW / COMMSCOPE78-EZNF

Conector N Hembra para cable FXL-780, AVA5-50, LP550 y AVA5-50FX

Q 739.48

Ver producto

ANDREW / COMMSCOPEAVA5-50

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

Q 386.47

Ver producto

HUSTLERHX6-160-70

Antena base VHF 160-170 MHz, Fibra de Vidrio, 6 dB de Ganancia, Serie HX para Climas Extremos

Q 14,923.04

Ver producto

ANDREW / COMMSCOPELDF4-50A

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Q 222.62

Ver producto

RF INDUSTRIES,LTDRFN-1002-1SI

Conector N Macho de Rosca para Cables 9913, RFLASH-1113, 7810A, RG8/U-SYS, CNT-400, 8214, Plata/Oro/Teflón.

Q 195.68

Ver producto

ASTRONSS-18

Fuente de Poder Conmutada Astron | Salidas:13.8V, 18A máx

Q 3,626.54

Ver producto

ANDREW / COMMSCOPE78-HPT

Herramienta Manual para Despuntar Cable Heliax de 7/8

Q 3,762.55

Ver producto

SYSCOMSYS-RG-11CT

Pinzas / Plegar Cables Coaxiales RG-11, RG-8/U, LMR-400, 7810A, CNT-400, RG-214, etc. Cavidades de 0.100'', 0.128'' y 0.429''

Q 168.01

Ver producto

ANDREW / COMMSCOPEAVA5-50FX

Cable Coaxial HELIAX 7/8, Cobre Corrugado, Blindado, 50 Ohms

Q 222.45

Ver producto

TOTAL GROUNDTG-TDPC

Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.

Q 2,671.85

Ver producto

TOTAL GROUNDTG-CR11

Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).

Q 182.29

Ver producto

TOTAL GROUNDTG-AB18

Conector de Varilla 5/8" a Cable Calibre 4 a 3/0 AWG.

Q 326.97

Ver producto

Times MicrowaveLMR-400

Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja Pérdida, 50 Ohms

Q 95.68

Ver producto

UBIQUITIPBE-5AC-GEN2

PowerBeam airMAX AC GEN2 hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena tipo plato altamente eficiente de 25 dBi

Q 2,900.26

Ver producto

Especificaciones

Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introducción

El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope está diseñado para ofrecer la máxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicación que requieren una conexión robusta, duradera y altamente eficiente. Con una construcción de alta calidad y especificaciones técnicas que superan los estándares de la industria, este conector asegura una transmisión de señal óptima y confiable.

Generales

Marca: EZfit®
Código del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores eléctricos coaxiales)
Ángulo de Montaje: Recto
Nota de Pedido: Producto estándar CommScope® (Global)

Eléctricas

Impedancia del Conector: 50 ohms
Banda de Frecuencia de Operación: 0 – 5000 MHz
Impedancia del Cable: 50 ohms
IMD de Tercer Orden, Típico: -116 dBm a 1800 MHz
Método de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
Voltaje de Operación RF, Máximo [V RMS]: 707.00 V
Voltaje de Prueba: 2000 V
Resistencia de Contacto Externo, Máximo: 0.30 mOhm
Resistencia de Contacto Interno, Máximo: 2.00 mOhm
Resistencia de Aislamiento, Mínimo: 5000 MOhm
Potencia Máxima de Pico: 10.00 kW
Pérdida de Inserción, Típica: 0.05 dB

Mecánicas

Método de Fijación del Contacto Externo: Abrazadera
Método de Fijación del Contacto Interno: Cautivo
Recubrimiento del Contacto Externo: Trimetal
Recubrimiento del Contacto Interno: Plata
Durabilidad del Acoplamiento: 500 ciclos (Método IEC 61169¬16:9.5)
Fuerza de Retención del Conector: 1334 N | 300 lbf
Torque de Retención del Conector: 8.13 N¬m | 72.00 in lb
Fuerza de Inserción: 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9)
Presurizable: No
Torque de Prueba de la Tuerca de Acoplamiento: 4.52 N¬m | 40.00 in lb
Fuerza de Retención de la Tuerca de Acoplamiento: 444.82 N | 100.00 lbf (Método MIL¬C-39012C¬3.25, 4.6.22)

Dimensiones

Tamaño Nominal: 7/8 in
Diámetro: 37.21 mm | 1.47 in
Longitud: 58.00 mm | 2.28 in
Peso: 137.08 g | 0.30 lb

Ambientales

Temperatura de Operación: -40 °C a +85 °C [¬40 °F a +185 °F]
Temperatura de Almacenamiento: ¬55 °C a +85 °C [¬67 °F a +185 °F]
Profundidad de Inmersión: 1 m (Prueba de Inmersión IEC 60529:2001, IP68)
Prueba de Chorro de Agua: Mated (Método IEC 60529:2001, IP66)
Resistencia a la Humedad: Método MIL¬STD-202F, Método 106F
Prueba de Choque Mecánico: Método MIL¬STD¬202F, Método 213B, Condición de Prueba C
Prueba de Vibración: Método IEC 60068¬2¬6
Prueba de Corrosión: Método MIL¬STD-1344A, Método 1001.1, Condición de Prueba A

Rendimiento de Retorno de Pérdida/VSWR

50–1000 MHz: VSWR 1.02, Return Loss 40.00 dB
1000–1900 MHz: VSWR 1.03, Return Loss 38.00 dB
1900–2200 MHz: VSWR 1.04, Return Loss 35.00 dB
2200–2700 MHz: VSWR 1.05, Return Loss 32.00 dB
2700–3600 MHz: VSWR 1.07, Return Loss 30.00 dB
3600–5000 MHz: VSWR 1.11, Return Loss 26.00 dB

Cumplimiento Normativo/Certificaciones

RoHS 2011/65/EU: Cumple por Excepción
China RoHS SJ/T 11364¬2006: Por Encima del Valor de Concentración Máximo [MCV]
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad.
