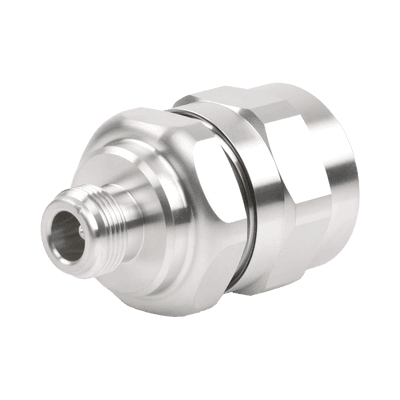

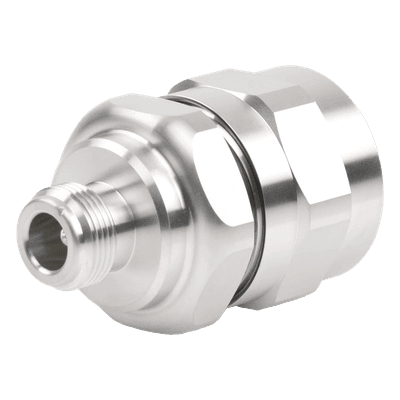

Conector N Hembra / 50 Ohm / 0-5000 MHz / -116 dBm IMD / 707 V RF / 5000 MOhm Aislamiento
Características
- Diseño EzFit® de instalación simplificada sin herramientas especializadas
- Compatibilidad multicable con series FXL-780, AVA5-50, LP550 y AVA5-50FX
- Rango de frecuencia ultraamplio hasta 5 GHz para 4G, 5G y radioenlaces
- IMD de tercer orden -116 dBm para sistemas con múltiples portadoras
- Cuerpo recto optimizado para instalaciones en espacios reducidos
- Resistencia de aislamiento 5000 MOhm para máxima confiabilidad eléctrica
- ver más
Modelo: 78-EZNF
Marca: ANDREW / COMMSCOPE
Q 597.33
Precio sujeto a cambios.
Equipos Relacionados
Conector tipo N hembra de alto rendimiento diseñado para aplicaciones críticas en infraestructuras de telecomunicaciones y radiocomunicaciones. Compatible con cables coaxiales de alta potencia incluyendo las series FXL-780, AVA5-50, LP550 y AVA5-50FX. Su arquitectura EzFit® permite instalaciones eficientes manteniendo especificaciones eléctricas superiores. Opera en banda ultraancha desde DC hasta 5 GHz con excepcional pureza espectral, evidenciada en su IMD de tercer orden de -116 dBm. La construcción robusta garantiza aislamiento dieléctrico superior a 5000 MOhm y soporta voltajes RF pico de 707 V.
Características Principales
- Diseño EzFit® para instalación optimizada en campo
- Configuración de cuerpo recto, ángulo de montaje recto
- Impedancia característica 50 ohm con adaptación perfecta al cable
- Banda operativa continua 0 – 5000 MHz
- IMD de 3er orden típico -116 dBm @ 1800 MHz (método: dos portadoras)
- Voltaje RF máximo de operación: 707 V
- Resistencia de aislamiento mínima: 5000 MOhm
Especificaciones Técnicas
General
Tipo de conector: N hembra
Estilo del cuerpo: Recto
Ángulo de montaje: Recto
Marca línea: EzFit®
Clasificación: Producto estándar global
Estilo del cuerpo: Recto
Ángulo de montaje: Recto
Marca línea: EzFit®
Clasificación: Producto estándar global
Eléctrico
Impedancia conector: 50 ohm
Impedancia cable: 50 ohm
Banda de frecuencia: 0 – 5000 MHz
IMD 3er orden: -116 dBm @ 1800 MHz
Voltaje RF máximo: 707 V
Aislamiento mínimo: 5000 MOhm
Impedancia cable: 50 ohm
Banda de frecuencia: 0 – 5000 MHz
IMD 3er orden: -116 dBm @ 1800 MHz
Voltaje RF máximo: 707 V
Aislamiento mínimo: 5000 MOhm
Compatibilidad de Cable
Cables compatibles:
FXL-780
AVA5-50
LP550
AVA5-50FX
FXL-780
AVA5-50
LP550
AVA5-50FX
Método de Prueba IMD
Configuración: Dos portadoras
Frecuencia de prueba: 1800 MHz
Especificación: -116 dBm (típico)
Frecuencia de prueba: 1800 MHz
Especificación: -116 dBm (típico)
