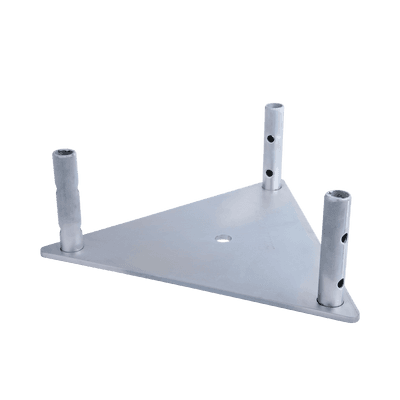

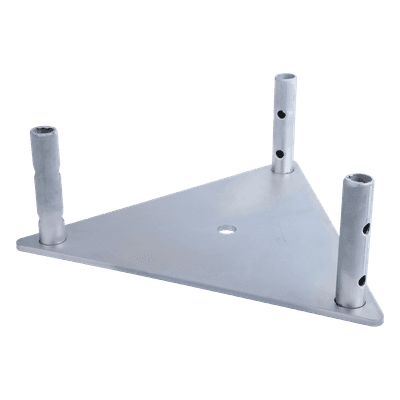

Base para torre sección STZ-30 galvanizada por electrolisis.

Base para torre sección STZ-30 galvanizada por electrolisis.
Base para torre sección STZ-30 galvanizada por electrolisis.Base para torre sección STZ-30 galvanizada por electrolisis.

Características

  • Producción conforme a normas ISO 9000 reconocidas
  • Placa base de acero de 1/4' de alta resistencia
  • Niple de acero 3/4' galvanizado electrolítico anticorrosivo
  • Diseñada para instalación en concreto especializado
  • Requiere asesoría de ingeniero civil para techos
  • Soporta grandes cargas y alta resistencia al viento
  • ver más

Modelo: SBA-30

Marca: SYSCOM TOWERS

Q 616.33

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Lista de Materiales para Torres CompletasSBA30-SAB30 DRAWINGSTZ-30 CIMENTACIÓN

Equipos Relacionados

Ancla para base SBA30, uso con tramo STZ30.
SYSCOM TOWERSSAB-30

Ancla para base SBA30, uso con tramo STZ30.

Q 185.37
Ver producto
Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.
SYSCOM TOWERSSAP-01

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

Q 318.10
Ver producto
Ancla para Retenida para torre de 30 m., tipo piso con galvanizado por electrólisis.
SYSCOM TOWERSSAP-02

Ancla para Retenida para torre de 30 m., tipo piso con galvanizado por electrólisis.

Q 318.10
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 705.13
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.
SYSCOM TOWERSSCZ-30

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.

Q 824.85
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 529.89
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 720.69
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,493.26
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-30G

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Q 1,944.65
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36
Ver producto
LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto
Estación Base 2x2 MIMO airMAX LiteAP AC hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 17 dBi y cobertura de 90 grados con GPS Sync
UBIQUITILAP-GPS

Estación Base 2x2 MIMO airMAX LiteAP AC hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 17 dBi y cobertura de 90 grados con GPS Sync

Q 2,474.18
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico con Opresores para Pararrayo.
SYSCOM TOWERSSCZ-30-P

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico con Opresores para Pararrayo.

Q 824.85
Ver producto

Especificaciones

Características principales

  • Producción conforme a normas ISO 9000 reconocidas
  • Placa base de acero de 1/4' robustez
  • Niple de acero 3/4' galvanizado electrolítico
  • Diseñada para instalación en concreto especializado
  • Requiere asesoría de ingeniero en instalación en techos

Especificaciones técnicas

  • Material: Placa base acero 1/4'
  • Material: Niple de acero 3/4'
  • Galvanizado: Electrolítico

Notas técnicas

  • La base de torre está diseñada para ser instalada sobre una preparación de concreto especialmente diseñada para la carga de la torre a edificar
  • Para instalación a nivel de suelo se puede tomar como diagrama ejemplo la referencia proporcionada
  • En instalaciones en techo, se recomienda asesorarse de algún ingeniero civil que pueda asegurar la estabilidad de la edificación donde se instalará

Notas de instalación

  • Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso, gran carga superficial de antenas y fuertes corrientes de vientos
  • Para el cálculo de retenida extra en torres con estabilizador se supone que este sustituye a la brida ubicada a 3/4 de altura de la torre o la más cercana a esta altura
  • En todo momento es recomendable instalar luces de obstrucción
  • Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
  • La instalación debe ser realizada solo por expertos
Aplicaciones
  • Instalaciones en concreto especializado
  • Soporta grandes cargas de peso
  • Alta resistencia a corrientes de viento
  • Instalación en techos con asesoría de ingeniero civil
Recomendaciones
  • Realizar estudio de resistencia del suelo
  • Instalar anclas a un 70% de la altura total
  • Sustituir anclas de piso por anclas de muro según aplicación
Dimensiones
  • Altura: 3m a 60m (varios modelos)
  • Distancias de anclaje: Ver tablas por modelo
Tablas de selección

La selección de componentes varía según altura de la torre y requerimientos específicos. Tablas disponibles para:

  • Torres básicas y con estabilizador
  • Diferentes modelos (03ZT, 53ZT, 54ZT)
  • Alturas desde 3m hasta 60m
  • Componentes por nivel de altura
Componentes por altura

Las tablas proporcionan información detallada sobre componentes necesarios según altura:

  • Cantidades de materiales
  • Distancias de anclaje
  • Alturas de instalación de bridas
  • Configuración de retenidas
