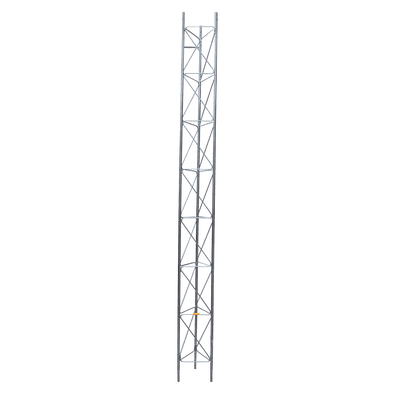

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Características

  • Norma ISO 9001:2015 para alta calidad
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Resiste vientos hasta 200 km/hr
  • Carga máxima de 200 kg por tramo
  • Estructura de acero A-36 resistente a corrosión
  • ver más
icono

Modelo: STZ-30G

Marca: SYSCOM TOWERS

Q 2,464.37

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

































Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Humedas o en ambientes con  corrosión moderada.
  • Acorde a la norma de galvanizado por inmersión en caliente  NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
  • Carga Máxima: 200 Kg.
  • Altura Máxima: 30 m. (10 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 7/8' (Cal.18).
  • Semiflecha (Zig-zag): Redondo 5/16'.
  • Niple: 10 cm.
  • Ancho de cara: 30 cm.
  • Peso: 13.5 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Para recomendación de carga máxima se tiene que evaluar en conjunto con el departamento de ingeniería.
  • No se recomienda instalación de platos sin Radomo.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.











Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • Toda antena de plato debe llevar como accesorio el radomo para reducir el arrastre del viento.
  • No se recomienda el uso de platos de más de 2 pies (60 cm) de diámetro en esta torre (revisar con ingeniería).
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosión, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
