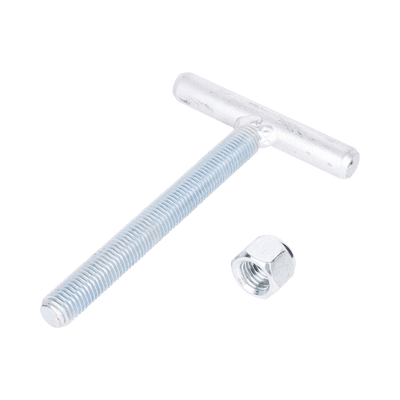

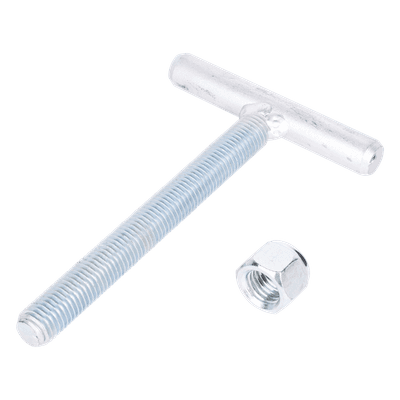

Ancla para base SBA30, uso con tramo STZ30.

Ancla para base SBA30, uso con tramo STZ30.
Ancla para base SBA30, uso con tramo STZ30.Ancla para base SBA30, uso con tramo STZ30.Ancla para base SBA30, uso con tramo STZ30.Ancla para base SBA30, uso con tramo STZ30.Ancla para base SBA30, uso con tramo STZ30.

Características

  • Ancla con varilla roscada de 3/4'
  • Varilla roscada de 18 cm longitud
  • Travesaño liso de 12 cm longitud
  • Galvanizado electrolítico resistencia superior
  • Compatible base SBA30 y tramo STZ30
  • Material acero ASTM-36 calibre 16
  • ver más

Modelo: SAB-30

Marca: SYSCOM TOWERS

Q 198.20

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

RECOMENDACIÓN DE CIMENTACIÓN STZ-30SBA30-SAB30 DRAWING

Equipos Relacionados

Ancla de Acero Inoxidable para base SBA30G.
SYSCOM TOWERSSAB-30G

Ancla de Acero Inoxidable para base SBA30G.

Q 708.21
Ver producto
Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.
SYSCOM TOWERSSAP-01

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

Q 341.99
Ver producto
Ancla para Retenida para torre de 30 m., tipo piso con galvanizado por electrólisis.
SYSCOM TOWERSSAP-02

Ancla para Retenida para torre de 30 m., tipo piso con galvanizado por electrólisis.

Q 342.53
Ver producto
Base para torre sección STZ-30 galvanizada por electrolisis.
SYSCOM TOWERSSBA-30

Base para torre sección STZ-30 galvanizada por electrolisis.

Q 661.91
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 752.33
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.
SYSCOM TOWERSSCZ-30

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.

Q 870.24
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 563.71
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,584.24
Ver producto
Bracket para Mástil para Sujeción de Retenida (Para mást. de 1" a 2" Diam. Ext.)
SYSCOM TOWERSSLM-BR

Bracket para Mástil para Sujeción de Retenida (Para mást. de 1" a 2" Diam. Ext.)

Q 298.04
Ver producto
PowerBeam airMAX M5, larga distancia, frecuencia 5 GHz (5170-5875 MHz) con antena tipo plato de 25 dBi
UBIQUITIPBE-M5-400

PowerBeam airMAX M5, larga distancia, frecuencia 5 GHz (5170-5875 MHz) con antena tipo plato de 25 dBi

Q 2,007.59
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36
Ver producto
LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto

Especificaciones

Características Principales

  • Ancla con varilla roscada de 3/4'
  • Varilla roscada de 18 cm de longitud
  • Travesaño liso de 12 cm de longitud
  • Galvanizado electrolítico para resistencia superior
  • Compatible con base SBA30

Especificaciones Técnicas

  • Tipo: Ancla para base triangular
  • Diámetro tubo: 3/4'
  • Calibre: 16
  • Material: Acero ASTM-36
  • Tipo de galvanizado: Electrolítico
  • Peso: 2.75 kg
  • Compatibilidad: Base SBA30 y tramo STZ30
Dimensiones
  • Varilla roscada: 18 cm
  • Travesaño liso: 12 cm
  • Diámetro tubo: 3/4'
  • Calibre: 16
  • Placa: 1/4'
Materiales y Acabado
  • Acero ASTM-36
  • Galvanizado electrolítico
  • Tornillería grado máquina e inoxidable
  • Soldadura tipo AWS E7018
Notas Generales
  • Medidas en centímetros
  • Tolerancias generales ±5 cm
  • Toda la soldadura tipo AWS E7018
  • Tornillería grado máquina e inoxidable

Aplicaciones

  • Sistemas de comunicación
  • Soporte para tramo STZ30
  • Instalaciones de antenas
  • Estructuras metálicas

Documentación

  • Plano técnico SBA30-001
  • Especificaciones de instalación
  • Manual de montaje
