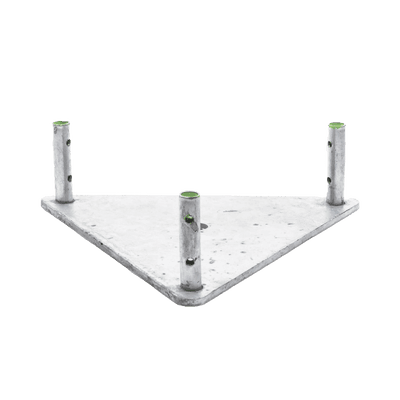

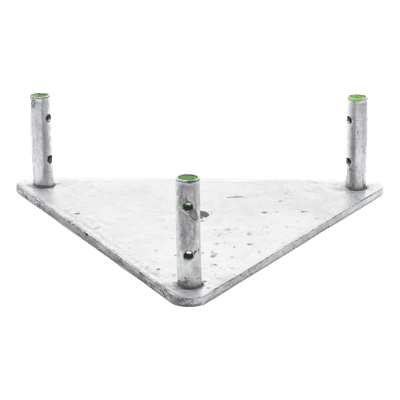

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Características

  • Placa base de acero 1/4' resistente
  • Niple de acero 3/4' galvanizado
  • Certificación ISO 9000 garantizada
  • Diseño para instalación en concreto estructurado
  • Requiere asesoría técnica en techos
  • Compatible con anclas de piso/muro
  • ver más

Modelo: SBA-30G

Marca: SYSCOM TOWERS

Q 752.33

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSLista de Materiales para Torres CompletasSBA30-SAB30 DRAWINGSTZ-30 CIMENTACIÓN

Equipos Relacionados

Ancla de Acero Inoxidable para base SBA30G.
SYSCOM TOWERSSAB-30G

Ancla de Acero Inoxidable para base SBA30G.

Q 708.21
Ver producto
Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.
SYSCOM TOWERSSAP-01G

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.

Q 692.10
Ver producto
Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente
SYSCOM TOWERSSAP-02G

Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente

Q 694.82
Ver producto
Base para torre sección STZ-30 galvanizada por electrolisis.
SYSCOM TOWERSSBA-30

Base para torre sección STZ-30 galvanizada por electrolisis.

Q 661.91
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.
SYSCOM TOWERSSCZ-30

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico.

Q 870.24
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 563.71
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 758.83
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,584.24
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-30G

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Q 2,029.84
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36
Ver producto
LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31
Ver producto
Router Inalámbrico WISP, 2.4 GHz, 300 Mbps, 2 antenas externas omnidireccional 5 dBi, 4 Puertos LAN 10/100 Mbps, 1 Puerto WAN 10/100 Mbps, control de ancho de banda
TP-LINKTL-WR840N

Router Inalámbrico WISP, 2.4 GHz, 300 Mbps, 2 antenas externas omnidireccional 5 dBi, 4 Puertos LAN 10/100 Mbps, 1 Puerto WAN 10/100 Mbps, control de ancho de banda

Q 309.97
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.
SYSCOM TOWERSSCZ-30-PG

Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.

Q 1,002.26
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico con Opresores para Pararrayo.
SYSCOM TOWERSSCZ-30-P

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado Electrolítico con Opresores para Pararrayo.

Q 889.77
Ver producto

Especificaciones

Características Principales

  • Placa base de acero 1/4'
  • Niple de acero 3/4'
  • Galvanizado por inmersión en caliente
  • Certificación ISO 9000
  • Diseñada para instalación en base de concreto
  • Requiere asesoría técnica para instalaciones en techo
Especificaciones Técnicas
  • Material: Acero galvanizado
  • Placa base: 1/4' espesor
  • Niple: 3/4' diámetro
    • Tratamiento: Galvanizado por inmersión en caliente
Aplicaciones
  • Instalación en bases de concreto diseñadas para la carga de la torre
  • Aplicable para torres TZ30
  • Requiere anclas de piso o muro según aplicación
  • Sustituye brida a 3/4 de altura en torres con estabilizador
Notas Técnicas
  • Para instalación a nivel de suelo seguir diagrama de referencia
  • En instalaciones en techo requerir asesoría de ingeniero civil
  • Recomendado instalar luces de obstrucción
  • Las retenidas se calculan con anclas al 70% de la altura total

Dimensiones de Instalación

Altura Torre (m) L1 (m) L2 (m) h1 (m)
3 2.1 - 2.5
6 4.2 - 5.4
9 6.3 - 8.1
12 8.4 - 11.0
15 10.5 - 14.0
18 12.6 - 17.0

* Tabla parcial - Alturas desde 3 hasta 18 metros

Notas Importantes

  • Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso, gran carga superficial de antenas y fuertes corrientes de vientos
  • Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
  • Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según la aplicación
  • La instalación debe ser realizada solo por personal experto
  • Se recomienda realizar estudio de resistencia del suelo para planificar cimentación adecuada
