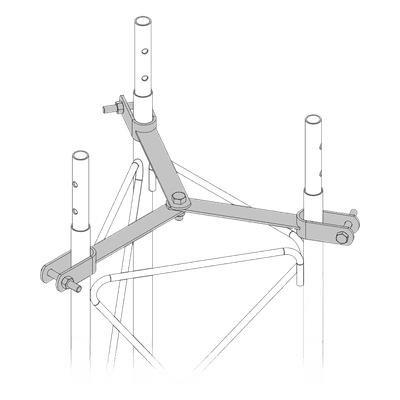

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Características

  • Cumple normas ISO 9000 para calidad excepcional
  • Brida tipo delta con punto de apoyo central
  • Distribución uniforme de tensión en cables retenidos
  • Galvanizado por inmersión en caliente para resistencia
  • Incluye tornillería grado 5 y tuerca de seguridad
  • ver más

Modelo: SJB-30G

Marca: SYSCOM TOWERS

Q 720.69

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Características principales

  • Cumple normas ISO 9000 para calidad excepcional
  • Brida tipo delta con punto de apoyo central
  • Distribución uniforme de tensión en cables retenidos
  • Galvanizado por inmersión en caliente para resistencia
  • Incluye tornillería grado 5 y tuerca de seguridad

Aplicación

  • Diseñada para Torres de sección STZ30G
  • Para instalaciones con retenidas
  • Sistema de distribución de tensión para cables de retenida
  • Evita deformación de estructura por colocación inadecuada de retenidas
Especificaciones técnicas
  • Material: Acero estructural
  • Acabado: Galvanizado por inmersión en caliente
  • Configuración: Brida tipo delta
  • Punto de apoyo: Central
  • Incluye: Tornillería grado 5 y tuerca de seguridad
Aplicaciones recomendadas
  • Instalaciones con grandes cargas de peso
  • Instalaciones con gran carga superficial de antenas
  • Instalaciones en zonas con fuertes corrientes de viento
  • Instalaciones donde se requiera distribución uniforme de tensión

Notas de instalación

  • Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
  • Las anclas de piso pueden ser sustituidas por anclas de muro SAP01 o SAP01G según la aplicación
  • La instalación debe ser realizada solo por personal calificado
  • Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación

Dimensiones de instalación

Altura Torre (m) L1 (m) L2 (m) h1 (m) h2 (m) h3 (m) h4 (m) h5 (m)
3 2.1 - 2.5 - - - -
6 4.2 - 5.4 2.7 - - -
9 6.3 - 8.1 4.0 - - -
12 8.4 - 11.0 6.0 - - -
15 10.5 - 14.0 9.0 4.5 - -
18 12.6 - 17.0 11.0 5.6 - -
21 14.7 - 19.5 13.0 6.5 - -
24 16.8 - 23.0 17.5 12.0 6.0 -
27 19.0 - 26.0 19.5 13.0 6.5 -
30 21.0 - 28.5 22.5 17.0 11.5 6.0

Notas adicionales

  • Las distancias son solo recomendaciones de instalación
  • Para cálculo de retenida extra en torres con estabilizador, este sustituye a la brida ubicada a 3/4 de altura de la torre o la más cercana a esta altura
  • Se recomienda realizar un estudio de resistencia del suelo para planificar una correcta cimentación
  • Se recomienda instalar luces de obstrucción en todo momento
