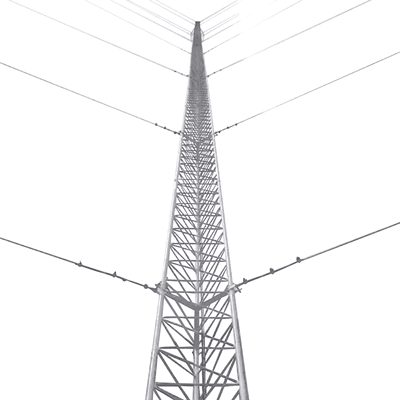

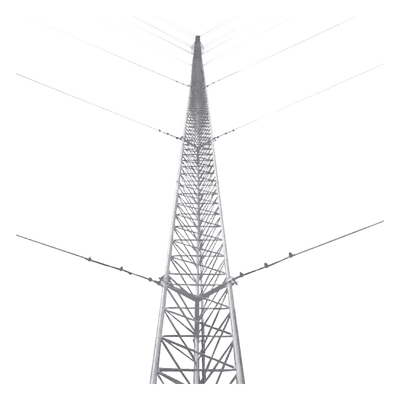

Kit de Torre Arriostrada de Piso de 33 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Kit de Torre Arriostrada de Piso de 33 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
Kit de Torre Arriostrada de Piso de 33 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Características

  • Normativa ISO 9001:2015 para calidad asegurada
  • Carga axial máxima de 500 kg
  • Altura total de 33 metros en 11 tramos
  • Resistencia al viento de hasta 200 km/hr
  • Galvanizado ASTM B-633 para protección anticorrosiva
  • ver más
iconoicono

Modelo: KTZ-45E-033

Marca: SYSCOM TOWERS

Q 43,192.84

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

PreguntasFrecuentesTorresSYSCOM

Equipos Relacionados

Mástil Telescópico de 12 m. (Requiere accesorios de Instalación)
SYSCOM TOWERSSLM-12

Mástil Telescópico de 12 m. (Requiere accesorios de Instalación)

Q 1,320.72
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-45

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Q 2,999.91
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-45G

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.

Q 3,824.76
Ver producto
Batería Li-Ion, 1800 mAh para radios TK-2000 TK-3000, clip Incluido
TXPROTXKNB65

Batería Li-Ion, 1800 mAh para radios TK-2000 TK-3000, clip Incluido

Q 551.05
Ver producto
Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-021

Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 30,422.43
Ver producto
Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-030

Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 40,188.95
Ver producto
Kit de Torre Arriostrada de Piso de 42 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-042

Kit de Torre Arriostrada de Piso de 42 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 53,279.44
Ver producto
Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-45G-039

Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente. (No incluye retenida).

Q 62,649.73
Ver producto
Caja de derivación de PVC Autoextinguible con 6 entradas, tapa a presión, 80x80x40 MM (Medidas internas, mayor área permisible para el cable, Para instalación al exterior (IP44)
GEWISSGW-44-003

Caja de derivación de PVC Autoextinguible con 6 entradas, tapa a presión, 80x80x40 MM (Medidas internas, mayor área permisible para el cable, Para instalación al exterior (IP44)

Q 47.56
Ver producto
Cable de Retenida de 1/4", Resistencia 2154 Kg, 7 hilos (Carrete de 1500 metros).
CAMESAS-RET-635CAM/1500

Cable de Retenida de 1/4", Resistencia 2154 Kg, 7 hilos (Carrete de 1500 metros).

Q 40,077.00
Ver producto
Amplificador Office 200 para 4G, 3G, 2G y llamada VoLTE y convencional. Especial para personalizarlo con antenas, cables y accesorios de acuerdo al requerimiento de la instalación. Puede cubrir áreas de hasta 4300 Metros Cuadrados
WILSONPRO / WEBOOST530-047

Amplificador Office 200 para 4G, 3G, 2G y llamada VoLTE y convencional. Especial para personalizarlo con antenas, cables y accesorios de acuerdo al requerimiento de la instalación. Puede cubrir áreas de hasta 4300 Metros Cuadrados

Q 18,981.81
Ver producto

Especificaciones

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
  • Ideal para zonas secas libres de corrosión.

Características Físicas:

  • Carga Axial Máxima: 500 Kg.
  • Altura: 33 metros (11 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
  • Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

CantidadModeloDescripción
11STZ45Tramo de torre de 45 cm de ancho de cara.
1SCZ45Copete de torre de 45 cm con opresor para pararrayo.
1SBZ45Base para torre de 45 cm.
1SAB45Ancla para base de torre 35/45.
4SJB45Brida de sujeción de Retenida.
3SAZ45Ancla de piso para Retenida.
24CUELLO-14-HDGCuello para cable de retenida
72NUDO-14-FJGAbrazadera tipo perro de 1/4'.

No incluye cable de retenida. Se recomiendan 420 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):
CantidadModeloDescripción
2EIGSLSEEstrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

CantidadModelo Descripción
1SHE-LVPar de herrajes de sujeción
2S-GULVGuía para línea
36SRET-338CAMCable de 3/8'
6NUDO-38FJGNudo forjado 3/8'
2CUELLO-38-HDGCuello 3/8'
1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.
1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
     1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
     1S610Registro plástico.
     3TGCR11Conector de Ojo
     2TGAB18Conector para Varilla
     1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
CantidadModelo Descripción
1TGTDPCPunta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1S610Registro plástico chico.
1ANTIOXAerosol para protección de terminales.
3TGCR11Conector de Ojo.
2TGAB18Conector para Varilla.
22TGAC114

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
