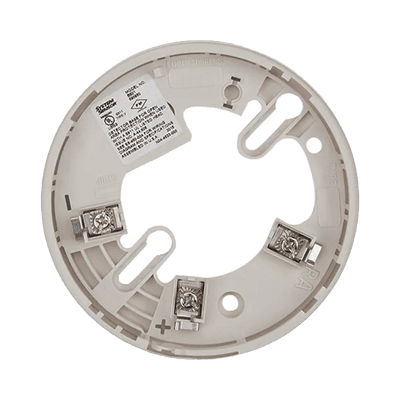

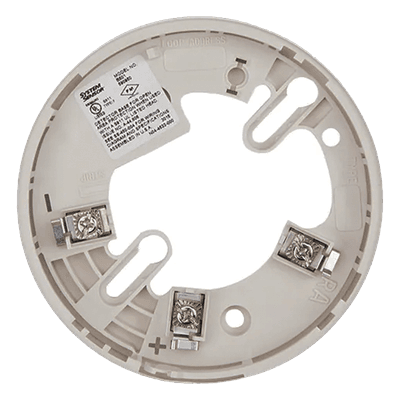

La B501-IV es una base de conexión (plug-in) de 4 pulgadas para detectores de humo, diseñada para instalarse en sistemas de detección de incendio inteligentes y direccionables. Aloja el detector y transmite la comunicación con el panel de control a través de las mismas líneas de alimentación (+ y -), lo que simplifica el cableado. Se monta directamente en cajas cuadradas de 4 pulgadas con anillo de yeso, octogonales de 3.5 pulgadas o con centros de 50, 60 y 70 mm. Incluye terminales de tornillo para conexión de alimentación y de anunciador remoto, además de una función antivandálica que evita el retiro del detector sin herramienta.

Características principales

• Base de conexión rápida para detectores de humo en sistemas inteligentes direccionables
• Comunicación con el panel a través de las mismas líneas de alimentación (+ y -)
• Diámetro de 4 in (10.2 cm) y altura de 0.74 in (18.8 mm)
• Opera de 15 a 32 VDC con corriente en espera de 150 µA
• Terminales de tornillo para cable de 18 a 12 AWG
• Función antivandálica: bloquea la extracción del detector sin herramienta
• Montaje directo en caja cuadrada de 4 con anillo de yeso, octogonal de 3.5 o centros de 50/60/70 mm

Especificaciones técnicas
