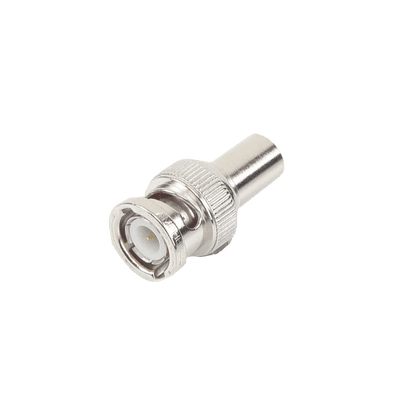

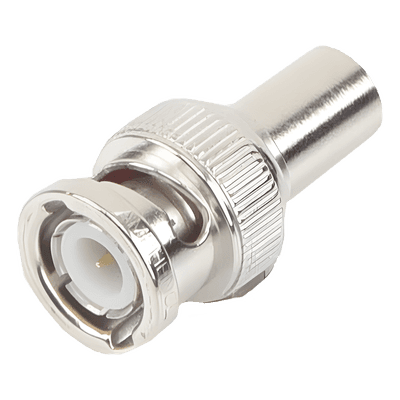

Carga Terminal Coaxial / 50 Ohm / 0.25 W / BNC Macho / 0-960 MHz / 25 dB RL
Características
- Terminación estable de 50 ohm con resistores de absorción
- Baja VSWR para aplicaciones de RF críticas
- Rango de frecuencia extendido hasta 960 MHz
- Montaje versátil en cualquier posición
- Dimensiones compactas de 12.7x12.7x30.5 mm
- Pérdida por retorno de 25 dB para alta precisión
- ver más
Modelo: DB-8922
Marca: DB SPECTRA
Q 223.89
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Carga terminal coaxial diseñada para proporcionar terminación estable de 50 ohm en sistemas de RF. Incorpora resistores de absorción que garantizan bajo VSWR, ideal para aplicaciones críticas de medición y prueba. Su conector BNC macho permite integración directa en equipos de laboratorio, comunicaciones y instrumentación de RF. Opera en un rango de frecuencia de 0 a 960 MHz con potencia de entrada de 0.25 watt a 25°C. Su construcción compacta y liviana facilita el montaje en cualquier posición sin comprometer el rendimiento eléctrico.
Características Principales
- Terminación estable de 50 ohm con resistores de absorción
- Baja VSWR para aplicaciones de RF críticas
- Rango de frecuencia extendido hasta 960 MHz
- Montaje versátil en cualquier posición
- Dimensiones compactas de 12.7 x 12.7 x 30.5 mm
- Pérdida por retorno de 25 dB para alta precisión
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 0 - 960 MHz |
| Impedancia nominal | 50 ohm |
| Potencia de entrada (25°C) | 0.25 W |
| Pérdida por retorno | 25 dB |
Mecánicas
| Conector | BNC macho |
| Dimensiones (A x A x F) | 12.7 x 12.7 x 30.5 mm |
| Peso | 13.6 g |
Constructivas
| Tipo de carga | Coaxial con resistores de absorción |
| Terminación | 50 ohm estable |
| VSWR | Bajo para aplicaciones críticas |
| Montaje | Cualquier posición |
