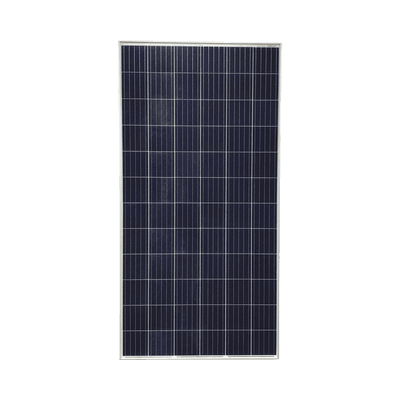

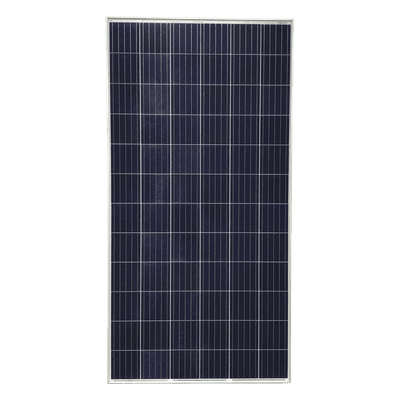

Modelo: EPL330-24
Marca: EPCOM POWERLINE
Celdas de Alta Calidad
Encapsuladas en EVA transparente y vidrio templado de 4 mm. La parte posterior del módulo está protegida con una hoja de TEDLAR resistente a los rayos UV. Los laminados están montados en un marco de aluminio anodizado, asegurando una máxima protección.
Aplicaciones:
• Estaciones repetidoras de radiocomunicación.
• Electrificación en zonas rurales.
• Para interconexión a la red.
• Sistemas de comunicación en emergencias.
• Alimentación de equipos médicos en zonas rurales.
• Sistemas de bombeo de agua.
• Luces de obstrucción para tráfico aéreo.
• Sistemas de protección catódica.
• Señalización de vías ferroviarias.
Garantía
12 años de garantía contra defectos de fabricación
y 25 años de vida útil (salida de potencia).
Recomendaciones y comentarios de garantía.
Cualquier reclamo de este producto debe hacerse dentro del periodo de garantía con la factura del mismo.
El numero de serie de equipo debe ser visible, al igual que la etiqueta posterior.
Si al módulo se le cortan los conectores MC-4 el módulo pierde su garantía instantáneamente.
Si perfora el marco del modulo pierde su garantía instantáneamente.
No instale cuando algún objeto en algún punto del día le genere sombra, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
No mezcle los modulos de diferentes potencias en el mismo controlador o inversor, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
Se recomienda que utilice la pinza ponchadora EP-MC4 cuando pliegue los conectores PROSECA-01 al cable que usará para conectar su módulo al inversor o controlador.
Use sujetadores tipo clamp a especificacion del fabricante del montaje, si usa tornillo use los 4 puntos de sujecion con tonillo M6 con torque de tornillo 9-12Nm o M8 con toque de tornillo 17-23Nm
Si tiene dudas de alguin punto o alguna acción que pueda invalidar su garantia comunicarse al correo carlos.chaparro@syscom.mx
Especificaciones Físicas
Coeficiente de temperatura Isc (%) +0.06 % / ºC
Coeficiente de temperatura Voc (%) -0.31 % / ºC
Coeficiente de temperatura Pm (%) -0.41 % / ºC
Rango de temperatura -45 a 85 ºC
Especificaciones Técnicas
Potencia máxima 330 W
Voltaje 37.87 V
Amperaje 8.71 A
Voltaje a circuito abierto (Voc) 46.79 V
Corriente a corto circuito (Isc) 9.18A
Dimensiones 1956 x 992 x 40 mm
Peso 22.8 kg
Temperatura ambiente 45 ºC ±2 ºC
Nota: Las especificaciones eléctricas se indican bajo una irradiancia de 1000 W/ m2 y temperatura de 25 ºC.
