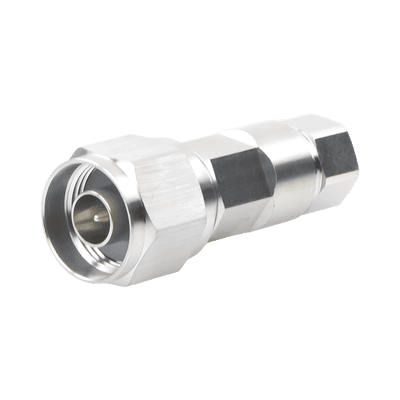

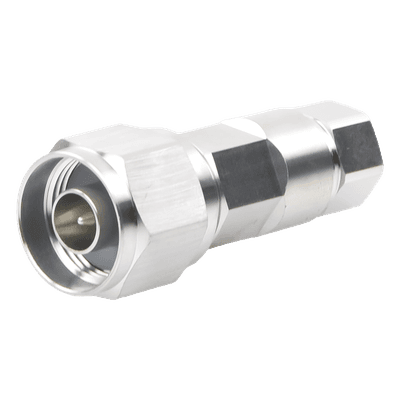

Conector Coaxial N Macho / Estilo Derecho / 50 Ohm / 0-18000 MHz / 565 Vrms / Blindaje -110 dB / Para Cable FSJ1-50A
Características
- Blindaje efectivo de -110 dB para protección contra interferencias RF
- Resistencia de contacto externo de 0.25 mΩ para conexión estable
- Soporta RF de hasta 565 Vrms y pico de 6.40 kW
- Compatible con herramienta manual MCPT-1412 para preparación de cable
- Resistencia de aislamiento mínima de 5000 MΩ para alta seguridad eléctrica
- Diseño derecho para instalación en espacios compactos
- ver más
Modelo: F1TNM-HC
Marca: ANDREW / COMMSCOPE
Q 538.75
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial N macho en configuración derecha diseñado para cable Heliax FSJ1-50A. Operación en banda ancha de 0 a 18000 MHz con impedancia característica de 50 ohm. Construcción optimizada para aplicaciones de RF profesional con blindaje efectivo de -110 dB que minimiza fugas de señal e interferencias electromagnéticas. Soporta voltajes RF de operación de hasta 565 Vrms con capacidad de pico de 6.40 kW y potencia promedio de 0.4 kW a 900 MHz. Resistencia de contacto externo de 0.25 mΩ garantiza conexiones de baja pérdida. Requiere herramienta manual MCPT-1412 para preparación adecuada del cable.
Características Generales
- • Interface: N macho
- • Estilo: Derecho
- • Ángulo de montaje: Derecho
- • Marca: Heliax®
- • Cable compatible: FSJ1-50A
- • Herramienta recomendada: MCPT-1412 (herramienta manual para preparar cable Heliax)
Desempeño Eléctrico
- Impedancia de conector: 50 ohm
- Banda de frecuencia: 0 – 18000 MHz
- Impedancia de cable: 50 ohm
- 3ra orden IMD típica: -116 dBm a 910 MHz
- 3ra orden IMD método de prueba: 2 carriers de +43 dBm
- RF voltaje de operación máximo: 565.00 Vrms
- Prueba de voltaje CD: 1600 V
- Resistencia contacto externo máx.: 0.25 mΩ
- Resistencia contacto interno máx.: 1.00 mΩ
- Resistencia de aislamiento mín.: 5000 MΩ
- Poder promedio: 0.4 kW a 900 MHz
- Pico de poder máximo: 6.40 kW
- Blindaje efectivo: -110 dB
Físicas y Montaje
- Tipo de conector: N macho
- Configuración: Estilo derecho
- Ángulo de montaje: Derecho
- Herramienta de instalación: MCPT-1412
Contenido del Paquete
- • Conector N macho Heliax® F1TNMHC
