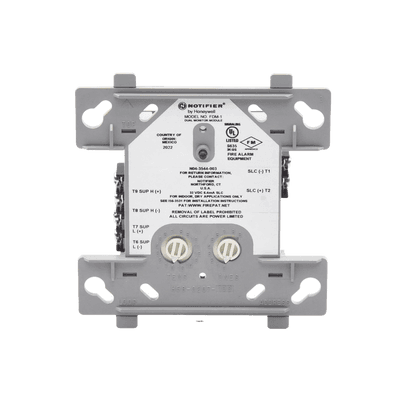

Módulo Monitor Dual / Direccionable / 2 Circuitos Clase B / Tecnología FlashScan / Lazo SLC / Rango 0° a 49°C (32° a 120°F)
Características
- Monitoreo simultáneo de dos circuitos de dispositivos Clase B
- Autoidentificación automática como módulo monitor en el sistema
- Alimentación directa por lazo SLC sin requerir fuente externa
- Direccionamiento rotativo decimal 01-159 para configuración flexible
- Indicadores LED bicolor: verde parpadeante estado normal, rojo alarma
- Compatible con dispositivos de contacto normalmente abierto
- ver más
Modelo: FDM-1
Marca: NOTIFIER
Equipos Relacionados

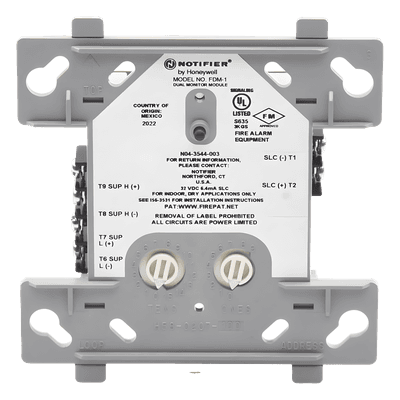

El módulo monitor dual direccionable está diseñado para integrarse en sistemas inteligentes de detección de incendios de dos hilos, permitiendo el monitoreo simultáneo de dos circuitos independientes de dispositivos Clase B. Utiliza tecnología FlashScan para comunicación digital de alta velocidad sobre el lazo SLC, eliminando la necesidad de alimentación externa adicional. La dirección rotativa decimal de 01-159 facilita la configuración y mantenimiento del dispositivo en campo. Los indicadores LED bicolor proporcionan retroalimentación visual inmediata del estado operativo: parpadeo verde para condición normal y rojo fijo para condición de alarma. El diseño permite la supervisión de dispositivos de contacto normalmente abierto con resistencia de fin de línea de 47k ohms, garantizando la integridad del circuito de monitoreo.
Características Generales
- • Monitoreo de dos circuitos de dispositivos Clase B
- • Autoidentificación como módulo monitor en el sistema
- • Alimentación por lazo SLC, sin energía externa requerida
- • Dirección rotativa decimal: 01-159 con tecnología FlashScan
- • LED verde parpadeante (estado normal), LED rojo (alarma)
- • Diseñado para sistemas inteligentes de dos hilos
- • Monitorea dispositivos de contacto normalmente abierto
Desempeño Eléctrico
- Voltaje operativo: 15-32 VDC
- Corriente máxima: 6.4 mA (LED encendido)
- Corriente promedio: 750 μA (LED parpadeando)
- Resistencia máxima IDC: 1,500 ohms
- Voltaje máximo IDC: 11 volts
- Corriente máxima IDC: 240 μA
- Resistencia EOL: 47k ohms
- Resistencia máxima lazo SLC: 40 ohms
Condiciones Ambientales
- Rango de temperatura: 0° a 49°C (32° a 120°F)
- Humedad: 10% a 93% no condensante
Aplicaciones
- • Monitoreo de dispositivos de contacto normalmente abierto
- • Soporta integración en sistemas de detección inteligentes
