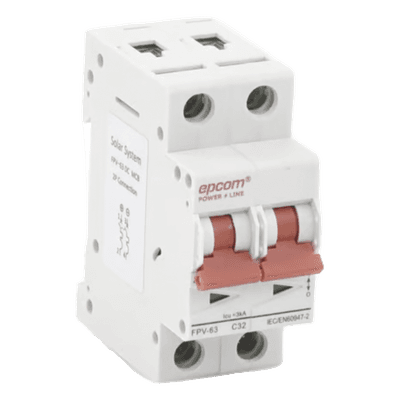

Protección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Protección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
Protección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DINProtección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DINProtección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DINProtección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DINProtección Térmica/ Interruptor 2P, 32A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Características

  • Protección sobrecorriente en circuitos de corriente directa
  • Voltaje operación 12V-800VCC para energía solar
  • Corriente nominal de 32A precisa
  • Capacidad ruptura máxima de 6kA segura
  • Curva C tipo termomagnético eficiente
  • ver más

Modelo: FPV632PC32

Marca: EPCOM POWERLINE

Q 279.23

Precio sujeto a cambios.
Solicitar cotización
EPCOM POWERLINE

Descargas

FPV-63.pdfFPV63-2P-C32

Equipos Relacionados

Protector de Descargas Atmosféricas, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Directa, 0-500 Vcc
DELTALA302DC

Protector de Descargas Atmosféricas, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Directa, 0-500 Vcc

Q 1,137.72
Ver producto
Gabinete Plástico para Exterior IP66 para Riel Din
EPCOM POWERLINEF56CB4N

Gabinete Plástico para Exterior IP66 para Riel Din

Q 377.43
Ver producto
Inversor Ipower 1600 W, Ent: 24 Vcc, Salida: 120 Vca
EPEVERIP-2000-21

Inversor Ipower 1600 W, Ent: 24 Vcc, Salida: 120 Vca

Q 4,232.38
Ver producto
Protección Térmica/ Interruptor 2P, 10 A, Corriente Alterna 400 Vca para Aplicación Fotovoltaica Montaje Riel DIN
EPCOM POWERLINEFE7632PC10

Protección Térmica/ Interruptor 2P, 10 A, Corriente Alterna 400 Vca para Aplicación Fotovoltaica Montaje Riel DIN

Q 147.76
Ver producto
Protección Térmica 2P, 16 A, Corriente Alterna 400 Vca para Aplicación Fotovoltaica Montaje Riel DIN
EPCOM POWERLINEFE7632PC16

Protección Térmica 2P, 16 A, Corriente Alterna 400 Vca para Aplicación Fotovoltaica Montaje Riel DIN

Q 157.89
Ver producto
Protección Térmica/ Interruptor 2P, 20 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
EPCOM POWERLINEFPV632PC20

Protección Térmica/ Interruptor 2P, 20 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Q 271.45
Ver producto
Protección Térmica/ Interruptor 2P, 40 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
EPCOM POWERLINEFPV632PC40

Protección Térmica/ Interruptor 2P, 40 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Q 271.45
Ver producto
Protección Térmica/ Interrupción 2P, 63 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
EPCOM POWERLINEFPV632PC63

Protección Térmica/ Interrupción 2P, 63 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN

Q 228.41
Ver producto
Kit de Centro de Carga Para Corriente Directa, Breaker de hasta 800 Vcc de 32 A con Supresor de Descargas Atmosféricas.
EPCOM POWERLINEPL32ACD

Kit de Centro de Carga Para Corriente Directa, Breaker de hasta 800 Vcc de 32 A con Supresor de Descargas Atmosféricas.

Q 1,728.01
Ver producto

Especificaciones

FPV-2P-C32

Los protectores térmicos están diseñados para proporcionar protección contra sobrecorriente dentro de circuitos en corriente directa (CC, CD) especialmente fabricadas para uso en energía solar, se instalan entre los paneles solares y el inversor de interconexión.

FPV-63 - Especificaciones Técnicas
Características
Datos
Número de polos
2P
Voltaje de operación (Vcc)
12V - 800Vcc
Corriente Nominal (A)
32A
Tensión nominal de aislamiento Ui (Vcc)
1200VDC
Tensión nominal de impacto Uimp (KV)
4
Capacidad máxima de ruptura Icu (KA)
6
Capacidad de ruptura al ejecutar Ics (%Icu)
75%
Tipo de curva
C
Tipo
Termomagnético
Capacidad de cableado (mm²)
6
Temperatura ambiente máxima (℃)
40
Altitud máxima (m)
2000
Humedad relativa máxima (%)
95
Nivel de contaminación
3
Categoría de instalación
Clase III

Características Mecánicas y Eléctricas

Característica Mecánica

Parámetro
Valor
Valor Promedio Real
20000
Estándar
8500

Característica Eléctrica

Parámetro
Valor
Valor Promedio Real
2500
Estándar
1500

Dimensiones Físicas

Parámetro
Valor
Ancho (An) mm
36
Alto (Al) mm
80
Profundidad (Prof) mm
71
Peso (kg)
0.24

Aplicación Fotovoltaica

Diseñado específicamente para sistemas de energía solar, este protector térmico proporciona protección contra sobrecorriente en circuitos de corriente directa. Se instala entre los paneles solares y el inversor de interconexión, ofreciendo protección confiable en aplicaciones fotovoltaicas.

  • Montaje: Riel DIN estándar
  • Configuración: 2 polos (2P)
  • Rango de voltaje: 12V - 800Vcc
  • Corriente nominal: 32A para aplicaciones fotovoltaicas
  • Capacidad de cableado: 6 mm² de sección transversal nominal para cable de cobre
  • Condiciones de instalación: Temperatura ambiente máxima 40℃, altitud ≤2000m, humedad relativa ≤95%
  • Entorno de instalación: Sin vibraciones ni golpes evidentes, nivel de contaminación 3

Características de Disparo por Sobrecorriente

Prueba
Condición
Resultado
a
1.05In, estado frío
No se dispara (t > 1h)
b
1.3In, inmediatamente después de prueba a
Disparo (t < 1h)
c
7In, estado frío
No se dispara (t ≤ s)
d
10In, estado frío
Disparo (t < 0.1s)
