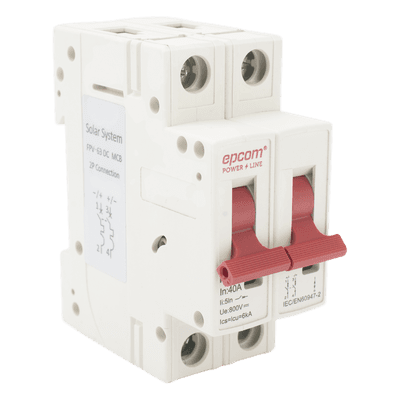

Interruptor Termomagnético 2P / 40 A / 800 V CC / Curva C / 6 kA / Riel DIN
Características
- Protección de circuitos CC para sistemas fotovoltaicos hasta 800 V
- Curva tipo C para disparo preciso ante sobrecorrientes transitorias
- Capacidad de ruptura 6 kA con 75% de servicio sostenido
- Aislamiento reforzado 1200 V CC y resistencia a impactos 4 kV
- Vida útil mecánica extendida hasta 20,000 operaciones
- Instalación directa en riel DIN estándar sin herramientas especiales
- ver más
Modelo: FPV632PC40
Marca: EPCOM POWERLINE
Q 275.44
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Interruptor termomagnético bipolar diseñado para protección de circuitos en corriente directa en instalaciones fotovoltaicas. Opera con tensiones de 12 V a 800 V CC, ubicándose entre los paneles solares y el inversor de interconexión para salvaguardar la integridad del sistema ante sobrecorrientes. Su curva tipo C permite discriminar entre arranques transitorios normales y fallas persistentes, reduciendo disparos intempestivos. La capacidad de ruptura de 6 kA garantiza la extinción de arco en condiciones de cortocircuito, mientras que el aislamiento de 1200 V CC y la resistencia a impactos de 4 kV aseguran operación confiable en entornos de alta tensión continua.
Características Generales
- • Número de polos: 2P
- • Voltaje de operación: 12 V - 800 V CC
- • Corriente nominal: 40 A
- • Tensión nominal de aislamiento Ui: 1200 V CC
- • Tensión nominal de impacto Uimp: 4 kV
- • Capacidad máxima de ruptura Icu: 6 kA
- • Capacidad de ruptura al ejecutar Ics: 75% Icu
- • Tipo de curva: C
- • Tipo de disparo: Termomagnético
- • Valor promedio real: 20,000 operaciones
- • Estándar: 8,500 operaciones
Desempeño Eléctrico
Voltaje de operación12 V - 800 V CC
Corriente nominal40 A
Capacidad de ruptura Icu6 kA eficaz
Capacidad de servicio Ics75% de Icu (4.5 kA)
Tensión de aislamiento Ui1200 V CC
Tensión de impacto Uimp4 kV
Tipo de curvaC (termomagnética)
Físicas y Mecánicas
Número de polos2P (bipolar)
Tipo de disparoTermomagnético
Durabilidad mecánica real20,000 operaciones
Durabilidad por estándar8,500 operaciones
MontajeRiel DIN estándar
Aplicación y Normativa
Aplicación principalSistemas fotovoltaicos CC
Posición en sistemaEntre paneles e inversor
Versatilidad de voltajeCompatible 12 V - 800 V CC
