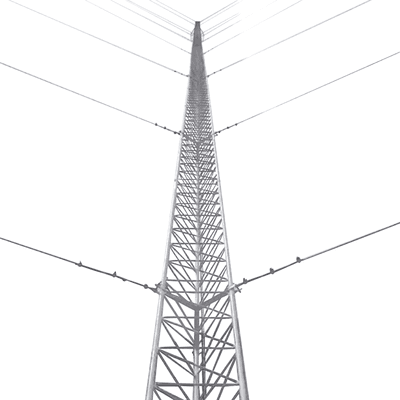

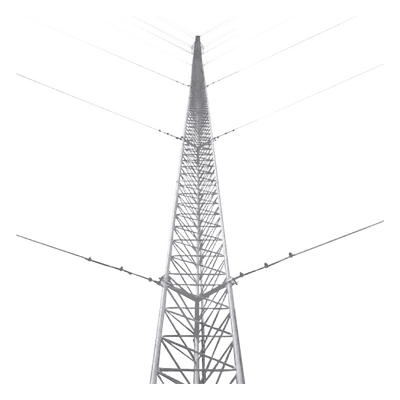

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características

  • Certificado ISO 9001:2015, estándar de calidad superior
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Resistencia al viento hasta 200 km/hr
  • Ideal para zonas húmedas e industriales
  • Altura de torre de 15 metros (5 tramos)
  • ver más
iconoicono

Modelo: KTZ-35G-015

Marca: SYSCOM TOWERS

Q 23,508.62

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

ATERRIZAJE DE TORRE Y EQUIPODiagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama Diámetro de Protección de un Pararrayo KDA.NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)PreguntasFrecuentesTorresSYSCOM(1)STZ35 CIMENTACIÓNSTZ35 CIMENTACIÓN

Equipos Relacionados

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.
SYSCOM TOWERSSAP-01G

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.

Q 613.44
Ver producto
Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.
SYSCOM TOWERSSAZ-45G

Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.

Q 969.71
Ver producto
Base para torre sección STZ35G galvanizada por inmersión en caliente
SYSCOM TOWERSSBZ-35G

Base para torre sección STZ35G galvanizada por inmersión en caliente

Q 1,268.64
Ver producto
Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-35G

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.

Q 786.87
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,451.66
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-35G

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Q 2,961.92
Ver producto
Kit de Torre Arriostrada de Piso de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-030

Kit de Torre Arriostrada de Piso de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 27,350.73
Ver producto
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-015

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 11,821.12
Ver producto
Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-015

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 16,137.78
Ver producto
Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-018

Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 18,029.64
Ver producto
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-015

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 18,863.53
Ver producto
Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-018

Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 26,472.16
Ver producto
Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.
TOTAL GROUNDTG-TDPC

Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.

Q 2,587.03
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITI NETWORKSLBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 881.63
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 12,670.40
Ver producto

Especificaciones

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 350 Kg.
  • Altura: 15 metros (5 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

CantidadModeloDescripción
5STZ35GTramo de torre de 35 cm de ancho de cara.
1SCZ35PGCopete de torre de 35 cm con opresor para pararrayo.
1SBZ35GBase para torre de 35 cm.
1SAB45GAncla para base 35/45 de torre.
2SJB35GBrida de sujeción de Retenida.
3SAZ45GAncla de piso para Retenida.
12CUELLO-14-HDGCuello para cable de retenida
36NUDO-316-FJGAbrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 115 metros de retenida de 3/16' (SRET-474-CAM  o SRET-316-DA ) o diámetros superiores.

No incluye Tensores. Se recomiendan 6 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):
CantidadModeloDescripción
2EIGSLSEEstrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

CantidadModelo Descripción
1SHE-LVPar de herrajes de sujeción
1S-GULVGuía para línea
18SRET-338CAMCable de 3/8'
6NUDO-38FJGNudo forjado 3/8'
2CUELLO-38-HDGCuello 3/8'
1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.
1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1S610Registro plástico.
3TGCR11Conector de Ojo
2TGAB18Conector para Varilla
1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
CantidadModelo Descripción
1TGTDPCPunta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1S610Registro plástico chico.
1ANTIOXAerosol para protección de terminales.
3TGCR11Conector de Ojo.
2TGAB18Conector para Varilla.
10TGAC114

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
