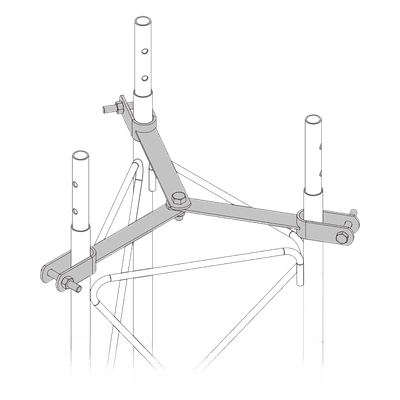

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.
Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.

Características

  • Cumple normas ISO 9000 para calidad superior
  • Brida tipo delta con apoyo central
  • Distribución uniforme de tensión en cables
  • Galvanizado por inmersión en caliente
  • Incluye tornillería grado 5 y tuerca segura
  • ver más

Modelo: SJB-35G

Marca: SYSCOM TOWERS

Q 827.56

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSLista de Materiales para Torres CompletasSJB35 DRAWING

Equipos Relacionados

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable
SYSCOM TOWERSSAB-45G

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable

Q 991.23
Ver producto
Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.
SYSCOM TOWERSSAZ-45G

Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.

Q 927.02
Ver producto
Base para torre sección STZ-30 galvanizada por electrolisis.
SYSCOM TOWERSSBA-30

Base para torre sección STZ-30 galvanizada por electrolisis.

Q 616.33
Ver producto
Base para torre sección STZ35G galvanizada por inmersión en caliente
SYSCOM TOWERSSBZ-35G

Base para torre sección STZ35G galvanizada por inmersión en caliente

Q 1,334.29
Ver producto
Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSBZ-45G

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.

Q 1,538.12
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 720.69
Ver producto
Brida para sujeción de retenida compatible con tramos STZ35, Galvanizado electrolítico.
SYSCOM TOWERSSJB-35

Brida para sujeción de retenida compatible con tramos STZ35, Galvanizado electrolítico.

Q 735.87
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-35

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.

Q 2,446.15
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-35G

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Q 3,046.20
Ver producto
Estabilizador de Torre para Tramos STZ-35G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSEST-35G

Estabilizador de Torre para Tramos STZ-35G Galvanizado por Inmersión en Caliente.

Q 5,435.02
Ver producto
Aerosol Protector Antioxidante para Uniones Eléctricas.
TOTAL GROUNDANTIOX

Aerosol Protector Antioxidante para Uniones Eléctricas.

Q 983.45
Ver producto
Cable Retenida 7 Hilos, Resistencia 1293 Kg. Diámetro 3/16" (Venta x metro).
CAMESAS-RET-474-CAM

Cable Retenida 7 Hilos, Resistencia 1293 Kg. Diámetro 3/16" (Venta x metro).

Q 17.00
Ver producto

Especificaciones

Características Principales

  • Cumple normas ISO 9000 para calidad superior
  • Brida tipo delta con apoyo central
  • Distribución uniforme de tensión en cables
  • Galvanizado por inmersión en caliente
  • Incluye tornillería grado 5 y tuerca de seguridad

Aplicaciones

  • Para torres de sección STZ35G
  • Instalaciones con grandes cargas de peso
  • Grandes cargas superficiales de antenas
  • Zonas con fuertes corrientes de viento

Notas de Instalación

  • Instalación debe ser realizada por personal calificado
  • Las distancias son solo recomendaciones de instalación
  • Las longitudes de retenidas están calculadas para anclas a 70% de la altura
  • Se recomienda estudio de resistencia del suelo para cimentación
  • Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según aplicación

Dimensiones

Altura Torre (m) L1 (m) L2 (m) h1 (m) h2 (m) h3 (m)
3 2.1 - 2.5 - -
6 4.2 - 5.4 2.7 -
9 6.3 - 8.1 4.0 -
12 8.4 - 11.0 6.0 -
15 10.5 - 14.0 9.0 4.5
18 12.6 - 17.0 11.0 5.6

Notas Adicionales

  • Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
  • Se recomienda instalar luces de obstrucción en todo momento
