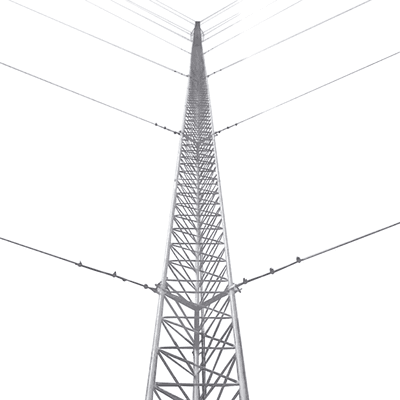

Kit de Torre Arriostrada de Piso de 54 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Características

Conforme a ISO 9001:2015 para calidad certificada
Carga axial máxima de 500 kg
Galvanizado en caliente NMX-H-004-SCFI-2008 anticorrosivo
Resistencia al viento de 200 km/h
Altura ajustable 54 m en 18 tramos
Diseño modular para fácil transporte e instalación
ver más

Modelo: KTZ-45G-054

Marca: SYSCOM TOWERS

Q 129,813.67

Precio sujeto a cambios.

Solicitar cotización

Descargas

ATERRIZAJE DE TORRE Y EQUIPO Diagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama Diámetro de Protección de un Pararrayo KDA.Hoja de Especificaciones STZ45G Rev.002 NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)PreguntasFrecuentesTorresSYSCOM STZ45 CIMENTACIÓN STZ45 CIMENTACIÃ“N

Equipos Relacionados

SYSCOM TOWERSSAP-01

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

Q 349.04

Ver producto

SYSCOM TOWERSSAP-01G

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla Galvanizado por Inmersión.

Q 698.08

Ver producto

SYSCOM TOWERSSAP-02

Ancla para Retenida para torre de 30 m., tipo piso con galvanizado por electrólisis.

Q 349.04

Ver producto

SYSCOM TOWERSSBA-30

Base para torre sección STZ-30 galvanizada por electrolisis.

Q 663.35

Ver producto

SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 768.07

Ver producto

SYSCOM TOWERSSBZ-45

Base Triangular para Tramo STZ45 Galvanizado Electrolítico.

Q 1,484.57

Ver producto

SYSCOM TOWERSSBZ-45G

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.

Q 1,544.08

Ver producto

SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,833.26

Ver producto

UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.90

Ver producto

UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31

Ver producto

CAMESAS-RET-474-CAM

Cable Retenida 7 Hilos, Resistencia 1293 Kg. Diámetro 3/16" (Venta x metro).

Q 16.27

Ver producto

Especificaciones

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo - Tramo
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

Carga Axial Máxima: 500 Kg
Altura: 54 metros (18 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación: Intemperie (Zonas Húmedas)

Incluye los siguientes componentes

Cantidad	Modelo	Descripción
18	STZ45G	Tramo de torre de 45 cm de ancho de cara
1	SCZ45G	Copete de torre de 45 cm con opresor para pararrayo
1	SBZ45G	Base para torre de 45 cm
1	SAB45G	Ancla para base de torre 35/45
6	SJB45G	Brida de sujeción de Retenida
3	SAZ45G	Ancla de piso para Retenida
3	SAZ60G	Ancla de piso para Retenida tipo Paleta
36	CUELLO-14-HDG	Cuello para cable de retenida
108	NUDO-14-FJG	Abrazadera tipo perro de 1/4'

No incluye cable de retenida

Se recomiendan 830 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores

No incluye Tensores

Se recomiendan 18 tensores de 5/8' x 9' (TEN5/8X9OGJ o TEN5/8X9OQJ)

Accesorios complementarios (No incluidos)

Cantidad	Modelo	Descripción
3	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
3	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida (No incluido)

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
3	S-GULV	Guía para línea
57	SRET-338CAM	Cable de 3/8'
6	NUDO-38FJG	Nudo forjado 3/8'
2	CUELLO-38-HDG	Cuello 3/8'
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador
1	SYS-USA7B	(Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1	S610	Registro plástico chico
1	ANTIOX	Aerosol para protección de terminales
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
36	TGAC114	Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación
