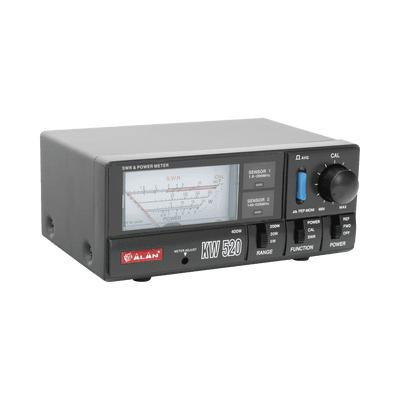

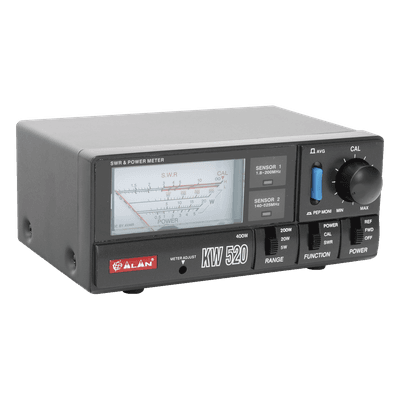

Wattmetro para Uso Semi Profesional para HF / VHF / UHF.

Características técnicas

• Rango de 1.8 a 200 MHz y 140-525 MHz
• 4 Escalas de potencia: 5 W, 20 W, 200 W, 400 W
• Permite realizar medidas de potencia Pico ó RMS
• Conectores UHF (PL-259) Hembra
• Precisión de medición: ±5% de la escala completa
• Impedancia de entrada/salida: 50 ohm
• Temperatura de operación: -10°C a +50°C
• Dimensiones: 140mm x 80mm x 40mm
• Peso: aproximadamente 400g

Aplicaciones

• Medición de potencia en equipos de radioafición
• Verificación de relación de onda estacionaria (SWR)
• Optimización de sistemas de transmisión HF/VHF/UHF
• Diagnóstico de sistemas de antenas
• Calibración de transmisores de radioafición
• Verificación de adaptación de impedancia en líneas de transmisión
• Monitoreo de rendimiento de sistemas de comunicación móvil

Rangos de frecuencia

• HF: 1.8 - 200 MHz
• VHF/UHF: 140 - 525 MHz
• Banda de 2m: 144-148 MHz (óptima)
• Banda de 70cm: 430-440 MHz (óptima)

Escalas de potencia

• 5 W (escala completa)
• 20 W (escala completa)
• 200 W (escala completa)
• 400 W (escala completa)
• Resolución: 0.1W en escala de 5W
• Resolución: 0.5W en escala de 20W

Conectividad

• Conector: UHF (PL-259)
• Tipo: Hembra
• Configuración: Transmisor → Wattmetro → Antena
• Montaje: Panel frontal con indicadores claros

Especificaciones eléctricas

• Impedancia: 50 ohm nominal
• Precisión SWR: ±0.1 (1.0-2.0)
• Precisión potencia: ±5% escala completa
• Máxima potencia: 400W PEP
• Máxima SWR: 3:1 indicada
