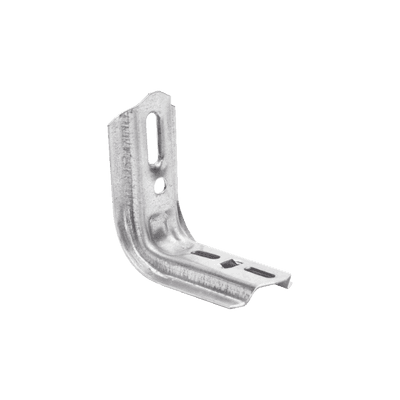

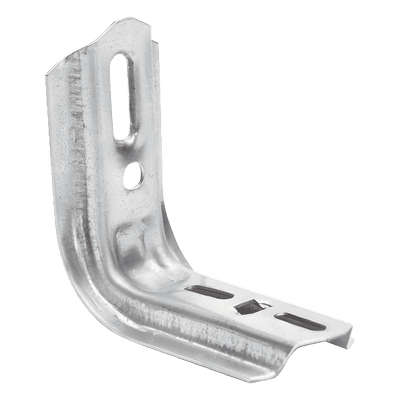

Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro

Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro
Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muroMénsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muroMénsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muroMénsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro

Características

  • Perfil en forma omega para montaje en muro
  • Construida en acero al carbono rolado en frío
  • Calibre de lámina 13, espesor 2.3 mm
  • Ancho del perfil de 110 mm
  • Compatible con filmatic y clema pequeña
  • ver más

Modelo: MG-60-100EZ

Marca: CHAROFIL

Q 148.67

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Catálogo Charofil Hoja de especificacionesManual de InstalaciónManual de Usuario

Equipos Relacionados

Charola Tipo Malla 33/100 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-421EZ

Charola Tipo Malla 33/100 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros

Q 370.74
Ver producto
Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros
CHAROFILCH-54-100EZ

Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros

Q 445.78
Ver producto
Charola Tipo Malla 66/50 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-430EZ

Charola Tipo Malla 66/50 mm, Acabado Electro Zinc, Hasta 53 Cables Cat6, Tramo de 3 Metros

Q 366.04
Ver producto
Kit 3 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT3EZ

Kit 3 para unir tramos de charolas, con acabado Electro Zinc

Q 12.83
Ver producto
Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16
CHAROFILMG-51-107EZ

Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16

Q 82.29
Ver producto
Clip de fijación varios usos, con acabado Electro Zinc
CHAROFILMG-51-101EZ

Clip de fijación varios usos, con acabado Electro Zinc

Q 37.79
Ver producto
Ménsula automática inteligente de 100mm, con acabado Electro Zinc
CHAROFILMG-60-151EZ

Ménsula automática inteligente de 100mm, con acabado Electro Zinc

Q 175.97
Ver producto
Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc
CHAROFILMG-60-101EZ

Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc

Q 190.42
Ver producto
Filmatic automático para ménsula omega y soporte Jam, con acabado Electro Zinc
CHAROFILMG-51-100EZ

Filmatic automático para ménsula omega y soporte Jam, con acabado Electro Zinc

Q 25.69
Ver producto
Ménsula económica, para montaje en pared, para anchos de charola de 100mm, con acabado Electro Zinc
CHAROFILMG-60-121EZ

Ménsula económica, para montaje en pared, para anchos de charola de 100mm, con acabado Electro Zinc

Q 67.28
Ver producto
Clip para instalación de unicanal
CHAROFILMG-51-099

Clip para instalación de unicanal

Q 37.99
Ver producto
Multicontacto Horizontal (PDU) de 8 Contactos (NEMA 5-15R) Rack 19" 1UR. Voltaje Entrada/Salida: 120Vca/15A
LINKEDPRO BY EPCOMHTCM-1U

Multicontacto Horizontal (PDU) de 8 Contactos (NEMA 5-15R) Rack 19" 1UR. Voltaje Entrada/Salida: 120Vca/15A

Q 825.76
Ver producto
Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc
CHAROFILCH-VR-9-3000

Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc

Q 55.34
Ver producto
LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31
Ver producto

Especificaciones

Características Generales

  • Perfil con forma omega, en escuadra tipo 'L'
  • Se emplea para el montaje de la charola en muro
  • Para su montaje se recomienda el filmatic (2 x MG51100EZ) o clema pequeña con tornillo (2 x MG51KIT3EZ)
  • Ancho: 110 mm
  • Fabricada en lámina de acero al carbón rolada en frío
  • Calibre de lámina: 13 (2.3 mm)
  • Diseño inteligente con ranuras de ajuste para facilitar la instalación y nivelación
  • Acabado: Galvanizado por inmersión en caliente para protección contra corrosión
  • Peso aproximado: 0.45 kg por unidad

Ejemplo de instalación con filmatic (MG51100EZ)

Instalación con filmatic

Ejemplo de instalación con Kit3 (MG51KIT3EZ)

Instalación con Kit3
Especificaciones Técnicas
  • Perfil: Omega tipo L
  • Ancho: 110 mm
  • Material: Lámina de acero al carbón rolada en frío
  • Calibre: 13 (2.3 mm)
  • Aplicación: Montaje de charola en muro
  • Compatibilidad: Charolas de 50 a 100 mm
  • Acabado: Galvanizado por inmersión en caliente
  • Peso unitario: 0.45 kg
  • Altura del brazo: 110 mm
  • Profundidad del brazo: 110 mm
Componentes de Montaje
  • Filmatic: 2 x MG51100EZ
  • Clema pequeña con tornillo: 2 x MG51KIT3EZ
  • Montaje: Pared o muro
  • Configuración: Escuadra tipo L
  • Ranuras de ajuste: Diseño inteligente para nivelación precisa
  • Capacidad de carga: Diseñada para soportar charolas con cableado estándar
  • Instalación: Compatible con sistemas de montaje en pared convencionales

Consideraciones de Instalación

  • Verificar que la superficie de montaje (pared/muro) tenga suficiente resistencia estructural para soportar la carga de la charola y su contenido
  • Utilizar anclajes apropiados para el tipo de material de la pared (concreto, block, tablaroca, etc.)
  • Alinear correctamente las ménsulas antes del montaje definitivo para asegurar nivelación adecuada
  • Las ranuras de ajuste permiten correcciones de nivelación durante la instalación
  • Para instalaciones en exteriores o ambientes húmedos, verificar la integridad del acabado galvanizado
