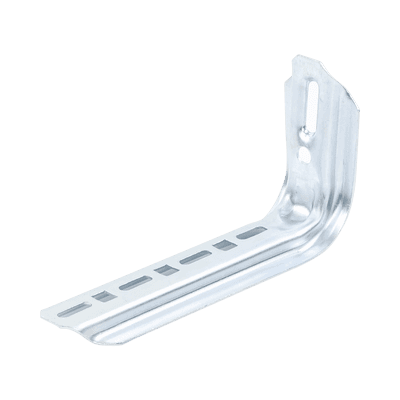

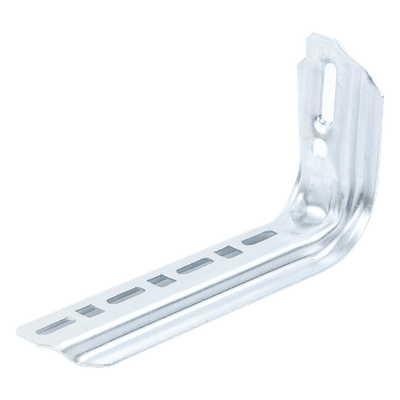

Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc

Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc
Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro ZincMénsula omega tipo L inteligente, 210mm de ancho, con acabado Electro ZincMénsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc

Características

  • Perfil omega para montaje de charola en muro
  • Escuadra tipo 'L' para instalación segura
  • Ancho de 210mm para compatibilidad universal
  • Fabricado en acero al carbono laminado en frío
  • Calibre de lámina: 13 (2.3 mm) robusto
  • ver más

Modelo: MG-60-101EZ

Marca: CHAROFIL

Q 190.42

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Catálogo Charofil Hoja de especificacionesManual de InstalaciónManual de Usuario

Equipos Relacionados

Tornillo + tuerca milimétrico, con acabado Electro Zinc
CHAROFILMG-66-403EZ

Tornillo + tuerca milimétrico, con acabado Electro Zinc

Q 7.42
Ver producto
Kit 1 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT1EZ

Kit 1 para unir tramos de charolas, con acabado Electro Zinc

Q 21.16
Ver producto
Charola Tipo Malla 66/150 mm, Acabado Electro Zinc, Hasta 158 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-432EZ

Charola Tipo Malla 66/150 mm, Acabado Electro Zinc, Hasta 158 Cables Cat6, Tramo de 3 Metros

Q 555.02
Ver producto
Kit 3 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT3EZ

Kit 3 para unir tramos de charolas, con acabado Electro Zinc

Q 12.83
Ver producto
Unicanal perforado 4x2, 3000 mm, con acabado Electro Zinc
CHAROFILUNP-4X2-U30-EZ

Unicanal perforado 4x2, 3000 mm, con acabado Electro Zinc

Q 515.24
Ver producto
Grapa de Suspensión Con Acabado Electrozincado Para Fijar a Techo Charolas con Anchos de 50 a 300 mm.
CHAROFILMG-51-105EZ

Grapa de Suspensión Con Acabado Electrozincado Para Fijar a Techo Charolas con Anchos de 50 a 300 mm.

Q 22.25
Ver producto
Soporte doble para sujetador universal, ideal para instalación en techo, con acabado Electro Zinc para varilla de 1/4 y 5/16
CHAROFILMG-64-162EZ

Soporte doble para sujetador universal, ideal para instalación en techo, con acabado Electro Zinc para varilla de 1/4 y 5/16

Q 57.16
Ver producto
Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro
CHAROFILMG-60-100EZ

Ménsula omega tipo L 110mm inteligente, para montar charola de 50 a 100mm en pared o muro

Q 148.67
Ver producto
Ménsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro Zinc
CHAROFILMG-60-102EZ

Ménsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro Zinc

Q 228.96
Ver producto
Placa Salida a Tubo, con acabado Electro Zinc
CHAROFILMG-51-104EZ

Placa Salida a Tubo, con acabado Electro Zinc

Q 43.77
Ver producto
Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc
CHAROFILCH-VR-9-3000

Varilla Roscada de 3/8" x 3000mm, con acabado Electro Zinc

Q 55.34
Ver producto
Mordaza tipo perico troquelada para varilla de 1/4, Apertura de 3/4 utilizar tornillo de 3/8
CHAROFILCH-MP-6EZ

Mordaza tipo perico troquelada para varilla de 1/4, Apertura de 3/4 utilizar tornillo de 3/8

Q 41.78
Ver producto
Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m
CHAROFILML-54-50EZ

Charola Tipo Malla Línea MallaFils® 50x54 mm para hasta 38 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m

Q 284.48
Ver producto

Especificaciones

Características Generales

  • Perfil con forma omega, en escuadra tipo 'L'
  • Se emplea para el montaje de la charola en muro
  • Para su montaje se recomienda el filmatic (2 x MG51100EZ) o clema pequeña con tornillo (2 x MG51KIT3EZ)
  • Ancho: 210 mm
  • Fabricada en lámina de acero al carbón rolada en frío
  • Calibre de lámina: 13 (2.3 mm)
  • Espesor de recubrimiento electro zinc: 15 a 20 micrómetros (para interiores)
  • Brinda mayor capacidad de carga como soporte de muro
  • Cumple con norma NMX-J-511-2011 para instalaciones eléctricas

Ejemplo de instalación con filmatic (MG51100EZ)

Instalación con filmatic

Ejemplo de instalación con Kit3 (MG51KIT3EZ)

Instalación con Kit3
Especificaciones Técnicas
  • Perfil: Omega tipo L
  • Ancho: 210 mm
  • Material: Lámina de acero al carbón rolada en frío
  • Calibre: 13 (2.3 mm)
  • Acabado: Electro Zinc
  • Espesor recubrimiento: 15-20 μm (electro zinc)
  • Altura del perfil: 52 mm
  • Profundidad del perfil: 11 mm
Aplicación y Montaje
  • Función: Montaje de charola en muro
  • Opciones de fijación:
  • • Filmatic (2 x MG51100EZ)
  • • Clema pequeña con tornillo (2 x MG51KIT3EZ)
  • Capacidad: Brinda mayor capacidad de carga
  • Aplicación: Soporte de muro para instalaciones eléctricas
Normas y Certificaciones
  • Norma nacional principal: NMX-J-511-2011
  • Normas de recubrimiento: NMX-D-122, NMX-H-074, NMX-004, NMX-013
  • Instalaciones eléctricas: NOM-001-SEDE-2012
  • Normas internacionales: ASTM 635A, NFA 91-102, NFA 91-121, NFA 91-122, NFX 41002, NF EN 12330, IMQ & NF IEC-61537
  • Uso recomendado: Interiores (acabado electro zinc)
