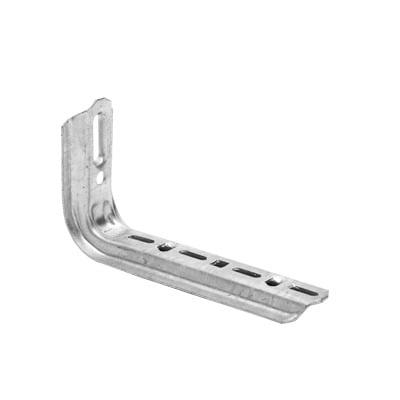

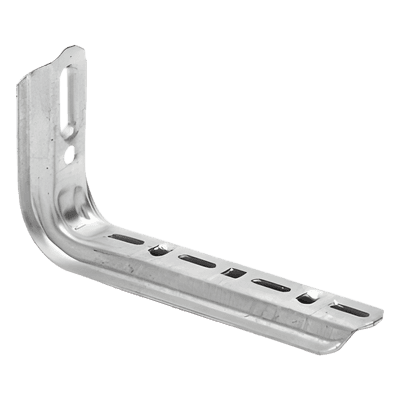

Ménsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro Zinc

Ménsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro Zinc
Ménsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro ZincMénsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro ZincMénsula omega tipo L inteligente, 310 mm de ancho, con acabado Electro Zinc

Características

  • Perfil omega fabricado en acero al carbono
  • Calibre de lámina 13 (2,3 mm)
  • Montaje en muro con Filmatic recomendado
  • Para anchos de charola de 310 mm
  • Instalación con clema pequeña y tornillo
  • ver más

Modelo: MG-60-102EZ

Marca: CHAROFIL

Q 228.96

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Catálogo Charofil Hoja de especificacionesManual de InstalaciónManual de Usuario

Equipos Relacionados

Clema mediana francesa, con acabado Electro Zinc
CHAROFILMG-51-420EZ

Clema mediana francesa, con acabado Electro Zinc

Q 8.86
Ver producto
Clema pequeña francesa, con acabado Electro Zinc
CHAROFILMG-51-421EZ

Clema pequeña francesa, con acabado Electro Zinc

Q 6.51
Ver producto
Tornillo + tuerca milimétrico, con acabado Electro Zinc
CHAROFILMG-66-403EZ

Tornillo + tuerca milimétrico, con acabado Electro Zinc

Q 7.42
Ver producto
Kit 1 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT1EZ

Kit 1 para unir tramos de charolas, con acabado Electro Zinc

Q 21.16
Ver producto
Charola Tipo Malla 33/150 mm, Acabado Electro Zinc, Hasta 79 Cables Cat6, Tramo de 3 Metros
CHAROFILMG-50-422EZ

Charola Tipo Malla 33/150 mm, Acabado Electro Zinc, Hasta 79 Cables Cat6, Tramo de 3 Metros

Q 497.87
Ver producto
Kit 3 para unir tramos de charolas, con acabado Electro Zinc
CHAROFILMG-51-KIT3EZ

Kit 3 para unir tramos de charolas, con acabado Electro Zinc

Q 12.83
Ver producto
Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16
CHAROFILMG-51-107EZ

Suspensión conjunto, 50mm, con acabado Electro Zinc para varilla de 1/4 y 5/16

Q 82.29
Ver producto
Ménsula automática inteligente de 100mm, con acabado Electro Zinc
CHAROFILMG-60-151EZ

Ménsula automática inteligente de 100mm, con acabado Electro Zinc

Q 175.97
Ver producto
Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc
CHAROFILMG-60-101EZ

Ménsula omega tipo L inteligente, 210mm de ancho, con acabado Electro Zinc

Q 190.42
Ver producto
Filmatic automático para ménsula omega y soporte Jam, con acabado Electro Zinc
CHAROFILMG-51-100EZ

Filmatic automático para ménsula omega y soporte Jam, con acabado Electro Zinc

Q 25.69
Ver producto
Ménsula económica, para montaje en pared, para anchos de charola de 150mm, con acabado Electro Zinc
CHAROFILMG-60-122EZ

Ménsula económica, para montaje en pared, para anchos de charola de 150mm, con acabado Electro Zinc

Q 85.17
Ver producto
Placa Salida a Tubo, con acabado Electro Zinc
CHAROFILMG-51-104EZ

Placa Salida a Tubo, con acabado Electro Zinc

Q 43.77
Ver producto
Charola Tipo Malla Línea MallaFils® 200x54 mm para hasta 154 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m
CHAROFILML-54-200EZ

Charola Tipo Malla Línea MallaFils® 200x54 mm para hasta 154 Cables Cat6 / Uso Interior con Acabado EZ / Tramo 3 m

Q 474.90
Ver producto

Especificaciones

Características Generales

  • Perfil con forma omega, en escuadra tipo 'L'
  • Se emplea para el montaje de la charola en muro
  • Para su montaje se recomienda el filmatic (2 x MG51100EZ) o clema pequeña con tornillo (2 x MG51KIT3EZ)
  • Para anchos de 310 mm
  • Fabricada en lámina de acero al carbón rolada en frío
  • Calibre de lámina: 13 (2,3 mm)
  • Peso unitario: 0.35 kg
  • Capacidad de carga: 50 kg
  • Dimensiones: 310 mm de ancho x 120 mm de alto x 100 mm de profundidad

Ejemplo de instalación con filmatic (MG51100EZ)

Ejemplo de instalación con Kit3 (MG51KIT3EZ)

Características Constructivas
  • Perfil: Omega tipo 'L'
  • Material: Lámina de acero al carbón rolada en frío
  • Calibre: 13 (2,3 mm)
  • Acabado: Electro Zinc
  • Espesor de zinc: 8-12 micras
  • Tratamiento superficial: Pasivado con cromo hexavalente
Aplicaciones y Montaje
  • Función: Montaje de charola en muro
  • Ancho compatible: 310 mm
  • Sistemas de fijación: Filmatic (MG51100EZ) o Kit3 (MG51KIT3EZ)
  • Cantidad recomendada: 2 unidades por sistema
  • Distancia entre centros: 250 mm
  • Compatibilidad: Charolas de 300 mm de ancho con tolerancia ±10 mm
Especificaciones Técnicas
  • Peso unitario: 0.35 kg
  • Capacidad de carga: 50 kg
  • Dimensiones: 310 x 120 x 100 mm (ancho x alto x profundidad)
  • Resistencia a la corrosión: Clase C3 según ISO 12944
  • Temperatura de operación: -20°C a +80°C
  • Normativa aplicable: IEC 61537, NOM-001-SEDE
