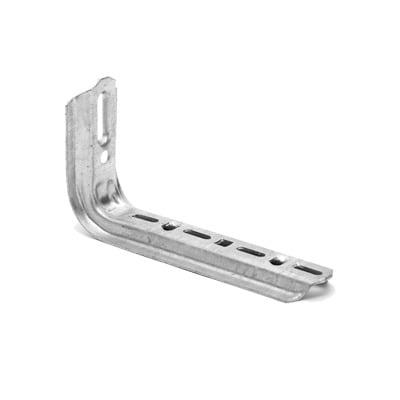

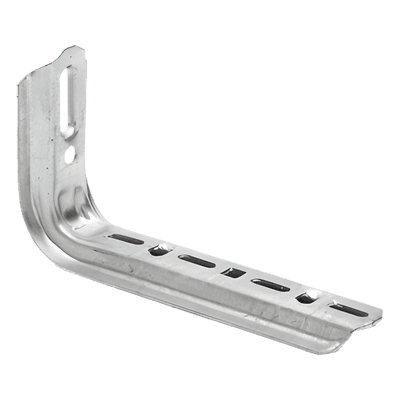

Ménsula omega tipo L inteligente, 510mm de ancho

Ménsula omega tipo L inteligente, 510mm de ancho

Modelo: MG-60-114EZ

Marca: CHAROFIL

Q 366.95

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Equipos Relacionados

Características técnicas

  • Perfil con forma omega, en escuadra tipo 'L'
  • Se emplea para el montaje de la charola en muro
  • Para su montaje se recomienda el filmatic (2 x MG51100EZ) o clema pequeña con tornillo (2 x MG51KIT3EZ)
  • Ancho: 510mm
  • Espesor de lámina: 13 gauge (2.3mm)
  • Brinda mayor capacidad de carga para soporte en muro
  • Diseñado para instalaciones eléctricas según NOM-001-SEDE-2012
Ejemplo de instalación con filmatic (MG51100EZ)
Instalación con filmatic
Ejemplo de instalación con Kit3 (MG51KIT3EZ)
Instalación con Kit3
Especificaciones de acabado

Acabado: Galvanizado Electro-Zinc

Espesor de recubrimiento: 15 a 20 micrómetros (para interiores)

Normas de recubrimiento: NMX-D-122, NMX-H-074, NMX-004, NMX-013

Normas y certificaciones

Normas nacionales de referencia:

  • NMX-J-511-2011
  • NOM-001-SEDE-2012 (Instalaciones eléctricas)

Normas internacionales de referencia:

  • ASTM 635A
  • NFA 91-102, NFA 91-121, NFA 91-122
  • NFX 41002, NF EN 12330
  • IMQ & NF IEC-61537

Aplicación

  • Montaje de charola en muro
  • Sistema de sujeción tipo omega en L
  • Soporte en muro con mayor capacidad de carga
  • Instalaciones eléctricas según normativa vigente

Dimensiones

  • Ancho: 510mm
  • Forma: Omega tipo L
  • Espesor de lámina: 13 gauge (2.3mm)
  • Altura del soporte: 60mm

Componentes compatibles

  • Filmatic (MG51100EZ)
  • Clema pequeña con tornillo (MG51KIT3EZ)
  • Sistema de montaje en muro
