Modelo: PL63ACD
Marca: EPCOM POWERLINE

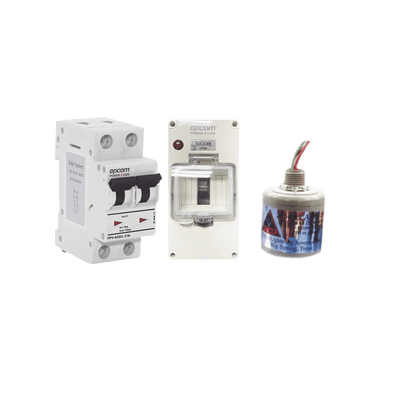

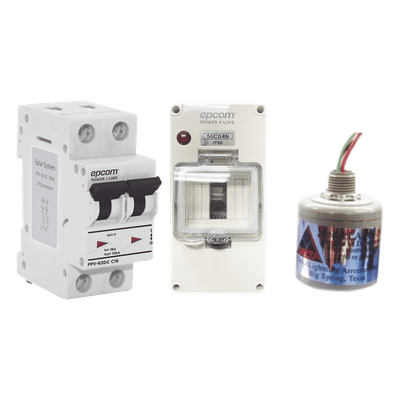

El uso del KIT es recomendado en sistemas fotovoltaicos para protección de corriente directa, su principal aplicación son los sistemas de interconexión entre la cadena de paneles solares y el inversor central, la pastilla térmica es de 800 Vcc en 63 A de 2 polos, donde se pretende proteger el postivio y el negativo del arreglo.
Uso recomendado del LA302DC.
Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.
*Varistor de Oxido Silicón
*Número iliminato de protecciones.
*Tiempo de respuesta 5 nanosegundos
Cuando exista una descarga atmosférica, el supresor recibirá el daño; cuando la descarga sea directa, de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico, realizando su máxima función de bloqueo y protegiendo el circuito. Instale el bote fuera del gabinete como muestran las imágenes.
En un sistema de interconexión se hace la instalación en la pastilla térmica donde llegan los módulos en el inversor, respetando los colores y polaridades como la imagen anterior, en microinversores se puede omitir.
En corriente alterna se observa otro supresor (especial para corriente alterna) modelo LA302R
