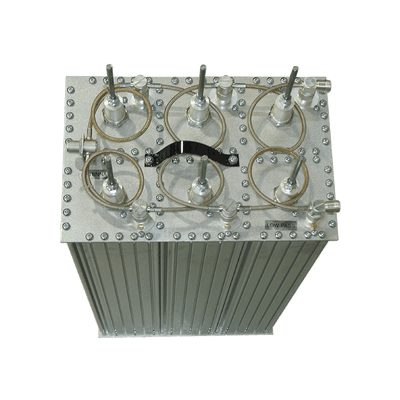

Duplexer SINCLAIR, 6 Cavidades, 138-174 MHz, 85 dB de Aislamiento @ 500 kHz de Separación en Tx-Rx, Montaje-Rack, 350 Watt, N Hembra.

Equipos Relacionados

SINCLAIRQ2220-E

Duplexer Pasa Banda-Rechazo de Banda, 138-174 MHz, 4 Cavidades (4" Dia.) 500 KHz, 350 Watt, N Hem.

Q 38,761.69

Ver producto

Especificaciones

Características Principales

Filtros Pasa Banda de 1/4 de onda
Diseño Res-Lok™ que reduce interconexiones internas
Respuesta cuasi-pasa banda para supresión de ruido
Conductores internos de cobre/bronce con baño de plata
Módulo de construcción modular para diversas configuraciones
Recomendado para áreas con alta interferencia

Especificaciones Eléctricas

Rango de Frecuencia: 138-174 MHz
Aislamiento Mínimo: 85 dB
Impedancia: 50 Ω
Potencia Máxima: 350 W
Separación Mínima: 0.5 MHz
Pérdida por Inserción (máx): 1.5 dB
Pérdida por Inserción (típica): 1.4 dB
VSWR (máx): 1.5:1
Cavidades: 6 (3 en Tx, 3 en Rx)
Conectores: N Hembra

Especificaciones Mecánicas

Ancho: 19' (483 mm)
Profundidad: 30.3' (770 mm)
Altura: 8.37' (213 mm)
Peso: 45 lbs (20.43 kg)
Peso de Envío: 50 lbs (22.7 kg)
Dimensiones de Envío: 12x16x37' (305x406x940 mm)
Acabado: Tratamiento de cromato
Montaje: Rack 19 pulgadas

Especificaciones Ambientales

Rango de Temperatura: -40 a +60°C (-40 a +140°F)

Aplicaciones

Sistemas de comunicaciones en bandas VHF
Aplicaciones aeronáuticas
Sistemas en ambientes con alta densidad de señales
Comunicaciones de banda baja

Información de Contacto

Canada: 1 800 263 3275
USA: 1 800 263 3275
International: +44 (0) 1487 84 28 19 / +1 905 726 7676 / +1 905 727 0165
Email: salesusa@sinctech.com / salesuk@sinctech.com / salesla@sinctech.com / salescan@sinctech.com

Nota: La información técnica está basada en especificaciones del fabricante. Sinclair Technologies se reserva el derecho de modificar los productos sin previo aviso para mejorar su desempeño o características.
