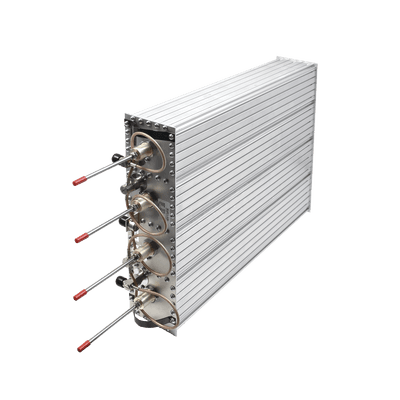

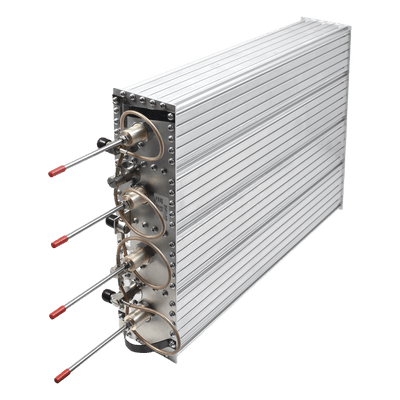

Duplexer Pasa Banda-Rechazo de Banda / 138-174 MHz / 4 Cavidades 4" / 500 KHz Separación / 350 W / N Hembra / 70 dB Aislamiento
Características
- Aislamiento mínimo de 70 dB para operación en entornos de alta interferencia
- Potencia de 350 W para sistemas de radio de alto rendimiento
- Conductores bañados en plata para resistencia anticorrosión prolongada
- Filtros de 1/4 de onda que reducen intermodulación y desensibilización
- Separación TX-RX de 500 KHz para canales cercanos
- Operación en temperaturas extremas de -40°C a +60°C
- ver más
Modelo: Q2220-E
Marca: SINCLAIR
Q 41,613.30
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Duplexer de cuatro cavidades diseñado para sistemas de radio en el rango VHF de 138-174 MHz. Integra filtrado pasa banda de 1/4 de onda con rechazo de banda para permitir la operación simultánea de transmisión y recepción mediante una sola antena. Ofrece aislamiento mínimo de 70 dB entre puertos TX y RX con separación de frecuencia de 500 KHz, minimizando la intermodulación, la desensibilización del receptor y la radiación de espurias. Los conductores internos de cobre/bronce con baño de plata garantizan estabilidad eléctrica a largo plazo y resistencia a la corrosión en instalaciones exteriores o ambientes agresivos. Soporta potencias de hasta 350 watts con conectores N hembra y operación en temperaturas de -40°C a +60°C.
Características Generales
- Filtros pasa banda de 1/4 de onda que reducen interferencias, intermodulación y desensibilización
- Elimina la radiación de espurias del sistema
- Conductores internos de cobre/bronce con baño de plata para eliminar la corrosión y mejorar el desempeño
- Recomendado en áreas de mucha interferencia electromagnética
Desempeño RF
- Rango de frecuencia: 138-174 MHz
- Separación de frecuencia TX-RX: 0.5 MHz
- Pérdida por inserción máxima: 1.5 dB
- Aislamiento mínimo: 70 dB
- Potencia máxima: 350 W
- Impedancia: 50 Ω
- VSWR: 1.5:1
Físicas y Eléctricas
- Cavidades: 4 (4' diámetro)
- Dimensiones: 106 x 483 x 770 mm
- Conector: N hembra
- Temperatura de operación: -40°C a +60°C
- Conductores bañados en plata
Contenido del Paquete
- Duplexer Q2220E
