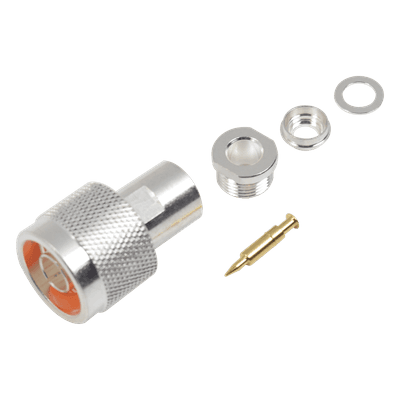

Conector N Macho de Rosca para Cables RG-8/X, LMR-240, BELDEN 9258, Plata / Oro / Teflón.

Especificaciones técnicas

• Tipo de Conector: N Macho
• Especial para Cable: RG-8/X, BELDEN 9258, LMR-240
• Modo de Ensamble: Rosca
• Cuerpo de Bronce: Plateado
• Contacto Central: Oro
• Aislante Dieléctrico: Teflón
• Impedancia: 50 ohmios
• Frecuencia Máxima: 11 GHz
• VSWR: ≤1.25:1 hasta 6 GHz
• Resistencia de Aislamiento: ≥1000 MΩ
• Voltaje de Trabajo: 1500 V RMS
• Temperatura de Operación: -55°C a +125°C

• Interfaz: N Macho
• Método de conexión: Rosca
• Material cuerpo: Bronce plateado
• Acabado exterior: Plateado sobre níquel
• Rosca: 5/8-24 UNEF-2A

• Contacto central: Oro
• Aislante: Teflón
• Acabado: Plateado
• Material contacto central: Latón dorado
• Espesor dorado: 50 micro-pulgadas mínimo

• RG-8/X
• LMR-240
• BELDEN 9258
• Diámetro cable: 0.240' (6.1 mm)
• Diámetro dieléctrico: 0.146' (3.7 mm)

• Impedancia: 50 ohmios
• Frecuencia máxima: 11 GHz
• VSWR: ≤1.25:1 hasta 6 GHz
• Pérdida de inserción: ≤0.15 dB a 6 GHz
• Resistencia contacto: ≤3 mΩ

Conector diseñado para instalaciones profesionales que requieren conexiones roscadas de alta fiabilidad.

La combinación de materiales (bronce plateado, contacto de oro, aislante de teflón) proporciona durabilidad y rendimiento en diversas condiciones ambientales.

Instalación específica: Requiere herramientas de crimpado apropiadas para los cables compatibles. El conector está diseñado para crimpado mecánico con herramientas estándar de la industria.

Compatibilidad ambiental: Certificado para operación en condiciones MIL-STD-202. Resistente a humedad y corrosión para aplicaciones exteriores.

• Longitud total: 1.75' (44.5 mm)
• Diámetro cuerpo: 0.875' (22.2 mm)
• Peso: 0.5 oz (14.2 g)
• Torque de apriete: 15-20 lb-in (1.7-2.3 N·m)
• Durabilidad mecánica: 500 ciclos mínimo
• Resistencia a vibración: MIL-STD-202, Método 204
