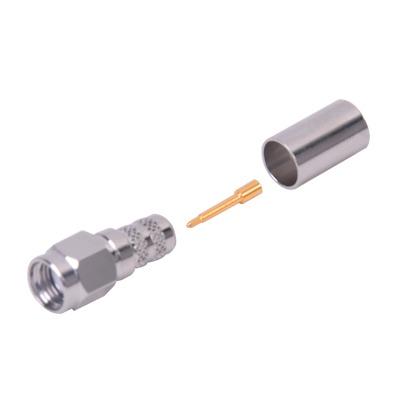

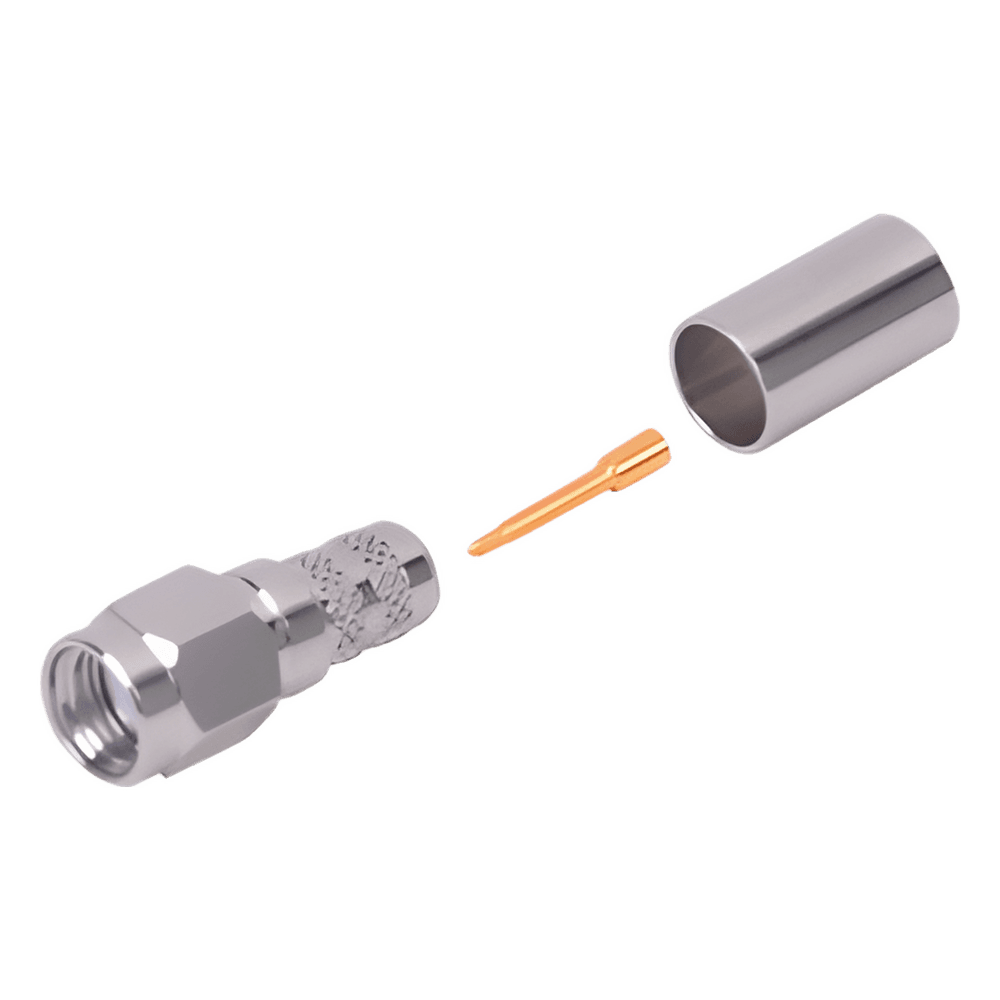

Conector SMA Macho de Anillo Plegable para Cables LMR-240, RG-8/X, 9258, Niquel/Oro/Teflón.

Especificaciones técnicas

• Tipo de Conector: SMA Macho
• Compatibilidad de Cable: RG-8/X, LMR-240, BELDEN 9258
• Modo de Ensamble: Anillo plegable
• Material del Cuerpo: Bronce niquelado
• Contacto Central: Oro
• Aislante Dieléctrico: Teflón
• Impedancia: 50 Ohms
• Rango de Frecuencia: 0-12.4 GHz
• VSWR: 1.3 Máximo
• Voltaje de Trabajo: 500 V rms Máximo @ Nivel del Mar
• Resistencia de Aislamiento: 5k M Ohms mínimo
• Rango de Temperatura: -65°C a 85°C

Compatibilidad de Cable

• RG-8/X
• LMR-240
• BELDEN 9258
• MAXRAD M8X-100 & M8X-1000
• MICRO 8/U
• REMEE 1600
• SAXTON 8315
• LMR-240 ULTRAFLEX

Materiales de Construcción

• Cuerpo: Bronce niquelado
• Contacto: Oro
• Aislante: Teflón

Características de Ensamble

• Tipo: SMA Macho
• Mecanismo: Anillo plegable
• Configuración: Ensamble por compresión
• Dado de Crimp Recomendado: .068' y .255'
• Método: Crimp con dimensiones de pelado específicas

Sistemas compatibles

• • Sistemas de radiofrecuencia
• • Infraestructura de telecomunicaciones
• • Equipos de medición RF
• • Sistemas de antenas
• • Aplicaciones de microondas hasta 12.4 GHz
• • Sistemas de prueba y medición

Ventajas técnicas

• • Contacto de oro para baja resistencia
• • Aislante de teflón para alta frecuencia
• • Ensamble por anillo plegable
• • Compatibilidad con cables estándar
• • Impedancia de 50 Ohms para aplicaciones RF estándar
• • VSWR bajo (1.3 máximo) para mínimas pérdidas de retorno
• • Rango de temperatura amplio (-65°C a 85°C)
• • Alta resistencia de aislamiento (5k M Ohms)
