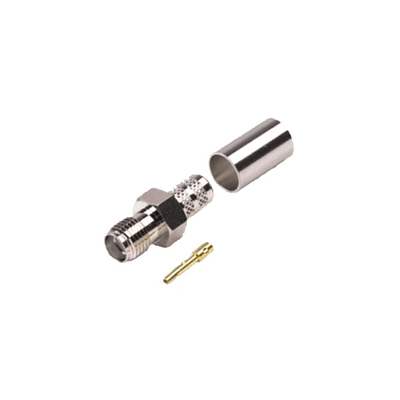

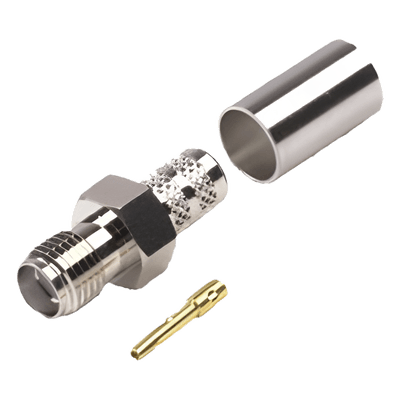

Conector Coaxial SMA Hembra / Anillo Plegable / Para Cables RG-8/X, LMR-240, Belden 9258 / Cuerpo Níquel / Contacto Oro / Aislante Teflón
Características
- Ensamble por anillo plegable sin soldadura
- Contacto central chapado en oro para baja pérdida
- Cuerpo de bronce niquelado contra corrosión
- Dieléctrico de teflón para alta frecuencia
- Compatible con tres familias de cable coaxial
- Requiere herramientas de corte, preparación y plegado específicas
- ver más
Modelo: RSA-3050-X
Marca: RF INDUSTRIES,LTD
Q 79.76
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial SMA hembra diseñado para terminación de cables RG-8/X, LMR-240 y Belden 9258 mediante ensamble de anillo plegable. La construcción incorpora cuerpo de bronce niquelado que proporciona resistencia mecánica y protección contra corrosión ambiental, contacto central chapado en oro para optimizar la conductividad eléctrica y minimizar pérdidas por inserción, y aislante dieléctrico de teflón que garantiza estabilidad dieléctrica en aplicaciones de radiofrecuencia. El método de anillo plegable permite instalación en campo sin requerir soldadura, siempre que se utilice el kit de herramientas recomendado para corte, preparación de cable y plegado del anillo de retención.
Características Generales
- Tipo de conector: SMA hembra
- Cables compatibles: RG-8/X, LMR-240, Belden 9258, LP-240
- Modo de ensamble: Anillo plegable
- Material del cuerpo: Bronce niquelado
- Material del contacto central: Oro
- Aislante dieléctrico: Teflón
Desempeño Eléctrico y Mecánico
- Tipo de conector: SMA hembra
- Configuración de contacto: Hembra
- Método de terminación: Anillo plegable (crimp)
- Contacto central: Chapado en oro
- Aislante dieléctrico: Teflón (PTFE)
Materiales y Compatibilidad
- Cuerpo: Bronce niquelado
- Cables compatibles: RG-8/X, LMR-240, Belden 9258, LP-240
- Diámetro de cable: Especificado para series RG-8/X, LMR-240
Herramientas Recomendadas
- CCT-03: Herramienta de corte
- CST-240: Herramienta para preparar el cable
- CST-240/195: Pinzas para plegar anillo de conector
- RFA-4005-20: Pinzas para plegar anillo de conector
- RFA-4005-01: Mordaza con cavidad para plegar conector
