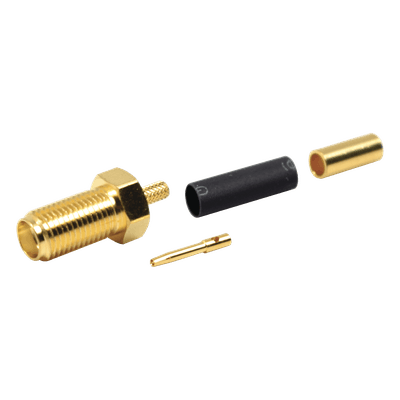

Conector SMA Hembra / Anillo Plegable / Cuerpo Bronce / Contacto Oro / Teflón / RG-174/U, Belden 8216
Características
- Ensamble por anillo plegable para instalación rápida y segura
- Contacto central de oro para baja pérdida de señal y alta conductividad
- Aislante de teflón para estabilidad dieléctrica en RF
- Cuerpo de bronce con acabado en oro para resistencia a la corrosión
- Compatible con cables RG-174, RG-174/U y LMR-100A
- Diseño compacto para instalaciones en espacios reducidos
- ver más
Modelo: RSA-3050-1B
Marca: RF INDUSTRIES,LTD
Q 57.16
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector SMA hembra diseñado para terminación de cables coaxiales delgados mediante sistema de anillo plegable. La construcción con cuerpo de bronce, contacto central de oro y aislante de teflón garantiza desempeño estable en aplicaciones de radiofrecuencia hasta 3 GHz. El mecanismo de anillo plegable proporciona fijación mecánica firme del cable sin requerir soldadura, reduciendo tiempo de instalación y minimizando variaciones de impedancia. Compatible con cables RG-174/U, Belden 8216 y LMR-100A. Requiere herramientas de crimpado específicas para anillo plegable.
Características Generales
- • Tipo de conector: SMA hembra
- • Cables compatibles: RG-174/U, Belden 8216, RG-174, LMR-100A
- • Modo de ensamble: Anillo plegable (crimp)
- • Material del cuerpo: Bronce con acabado en oro
- • Material del contacto central: Oro
- • Aislante dieléctrico: Teflón (PTFE)
- • Diseño: Compacto para espacios reducidos
Desempeño Eléctrico y Mecánico
- Impedancia: 50 Ω (estándar SMA)
- Rango de frecuencia: Hasta 3 GHz típico
- VSWR bajo con contacto de oro
- Baja pérdida de inserción
- Alta resistencia a la corrosión
- Estabilidad térmica con aislante de teflón
Especificaciones Físicas
- Configuración: SMA hembra (jack)
- Mecanismo de retención: Anillo plegable
- Cuerpo: Bronce con acabado en oro
- Contacto central: Oro
- Aislante: Teflón (PTFE)
- Factor de forma: Compacto
Herramientas Recomendadas
- RFA-4005-20: Pinzas para plegar anillo de conector
- RFA-4005-07: Mordaza con cavidad para plegar conector
