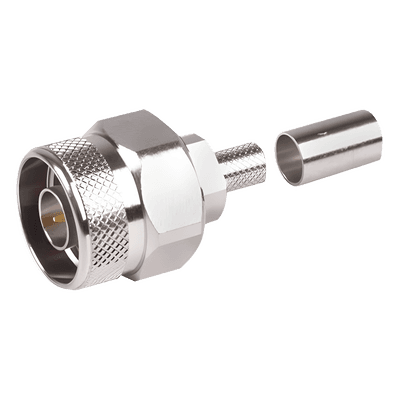

Conector N Macho Hex / Anillo Plegable / Pin Cautivo / RG-8/X, LMR-240 / 0-11 GHz / 50Ω / Ni/Au/PTFE
Características
- Montaje rápido con anillo plegable sin herramientas especializadas
- Pin cautivo que evita pérdidas y desplazamientos durante instalación
- Rendimiento optimizado hasta 11 GHz para aplicaciones de RF exigentes
- Cuerpo de bronce niquelado con contacto central dorado para máxima conductividad
- Aislante de teflón PTFE para estabilidad dieléctrica en temperaturas extremas
- VSWR 1.3 máximo a 9 GHz para transmisión de señal de alta fidelidad
- ver más
Modelo: RFN-1006-9X
Marca: RF INDUSTRIES,LTD
Q 294.61
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial N macho con perfil hexagonal diseñado para instalaciones profesionales en infraestructuras de telecomunicaciones, redes inalámbricas y sistemas de RF. Su mecanismo de anillo plegable permite un montaje eficiente sobre cables RG-8/X, Belden 9258 y LMR-240 sin requerir procesos de soldadura complejos. El pin cautivo integrado asegura una alineación precisa del contacto central, reduciendo riesgos de desplazamiento durante el ensamblaje y garantizando una impedancia controlada de 50 ohmios. La combinación de cuerpo de bronce niquelado con contacto central dorado y aislante de teflón PTFE proporciona una solución robusta para entornos con rangos de temperatura entre -65°C y 150°C.
Características Principales
- Montaje por anillo plegable para cables de dielectrica fija
- Pin cautivo que facilita la instalación y previene daños al contacto
- Construcción con materiales de alta conductividad y resistencia a la corrosión
- Aislante de teflón PTFE para bajas pérdidas dieléctricas
- Operación confiable en condiciones ambientales severas
- Compatible con cables RG-8/X, Belden 9258 y LMR-240
Especificaciones Técnicas
Eléctricas
| Impedancia | 50 Ω |
| Rango de frecuencia | 0 - 11 GHz |
| VSWR máximo | 1.3 @ 9 GHz |
| Pérdida de inserción | 0.06 dB máx. × √f(GHz) |
| Voltaje de trabajo | 1 kV RMS máx. @ nivel del mar |
| Resistencia de aislamiento | 5 kMΩ mín. |
Mecánicas y Materiales
| Modo de ensamble | Anillo plegable |
| Cuerpo / Carcasa | Bronce niquelado |
| Contacto central | Oro (pin cautivo) |
| Aislante dieléctrico | Teflón (PTFE) |
| Anillo de contacto | Bronce fosforado |
| Retainer ring | Bronce fosforado sin terminación |
| Ground ring | Bronce niquelado |
| Pin | Bronce fosforado con terminación |
Ambientales y Compatibilidad
| Rango de temperatura | -65°C a 150°C |
| Cables compatibles | RG-8/X, Belden 9258, LMR-240 |
| Tipo de conector | N macho hex |
