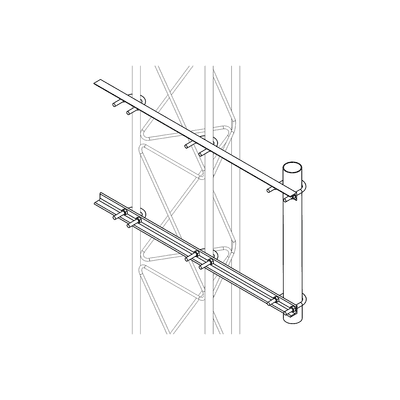

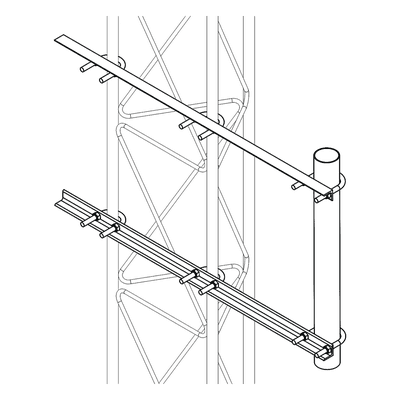

Brazo Lateral Liviano para Tramo STZ30G Galvanizado por Inmersión en Caliente.

Brazo Lateral Liviano para Tramo STZ30G Galvanizado por Inmersión en Caliente.
Brazo Lateral Liviano para Tramo STZ30G Galvanizado por Inmersión en Caliente.

Características

  • Acero ASTM A-36, alta resistencia estructural
  • Galvanizado por inmersión, protección duradera
  • Compatible con tramo STZ30G, instalación versátil
  • Tubo principal de 50 cm de altura
  • Diámetro tubo principal 2' cal. 18
  • ver más

Modelo: S-BRA-LI-30G

Marca: SYSCOM TOWERS

Q 1,089.97

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSSBRALI30G DRAWING

Equipos Relacionados

Brazo tipo "F" para tramos STZ-30, galvanizado por electrólisis.
SYSCOM TOWERSSBL-30

Brazo tipo "F" para tramos STZ-30, galvanizado por electrólisis.

Q 984.71
Ver producto
Brazo tipo "F" para tramos STZ-30G, galvanizado por inmersión en caliente.
SYSCOM TOWERSSBL-30G

Brazo tipo "F" para tramos STZ-30G, galvanizado por inmersión en caliente.

Q 1,282.03
Ver producto
Brazo tipo F para torre STZ35 (Electrolítico).
SYSCOM TOWERSSBL-35

Brazo tipo F para torre STZ35 (Electrolítico).

Q 1,013.10
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 524.64
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,478.43
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-30G

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Q 1,925.30
Ver producto
Brazo Uso Rudo para Torre STZ Galvanizado Electrolítico de 170 x 60 cm Tubo 2" Ced 30.
SYSCOM TOWERSS-BLUE

Brazo Uso Rudo para Torre STZ Galvanizado Electrolítico de 170 x 60 cm Tubo 2" Ced 30.

Q 1,287.81
Ver producto
Brazo Uso Rudo para Torre STZ Galvanizado por Inmersión en Caliente de 170 x 60 cm Tubo 2" Ced 30.
SYSCOM TOWERSS-BLUE-G

Brazo Uso Rudo para Torre STZ Galvanizado por Inmersión en Caliente de 170 x 60 cm Tubo 2" Ced 30.

Q 1,463.05
Ver producto
Radio Estación Base airMAX AC Lite hasta 500 Mbps, 5 GHz (5150 - 5875 MHz)
UBIQUITIR5AC-LITE

Radio Estación Base airMAX AC Lite hasta 500 Mbps, 5 GHz (5150 - 5875 MHz)

Q 3,203.54
Ver producto
Brazo para Torre Arriostrada de Ángulo para tramos de 30, 35 y 45 cm de ancho.
SYSCOM TOWERSSBL-UNI-2G

Brazo para Torre Arriostrada de Ángulo para tramos de 30, 35 y 45 cm de ancho.

Q 1,677.72
Ver producto
Brazo tipo Bastón. Inmersión en Caliente. Largo: 80 cm. Alto: 20 cm. Tubo: 1-1/2" Ced.30
SYSCOM TOWERSSBL-UNI-1G

Brazo tipo Bastón. Inmersión en Caliente. Largo: 80 cm. Alto: 20 cm. Tubo: 1-1/2" Ced.30

Q 946.19
Ver producto
Brazo Lateral Doble Para Torre Arriostrada, Compatible con STZ30G, STZ35G y STZ45G.
SYSCOM TOWERSSBL-UNI-2GD

Brazo Lateral Doble Para Torre Arriostrada, Compatible con STZ30G, STZ35G y STZ45G.

Q 3,411.69
Ver producto

Especificaciones

Aplicaciones de instalación:

  • Antenas de plato de diámetro de 50 cm o menor.
  • Antenas de rejilla.
  • Antenas sectoriales (40 x 40 cm o menor).

Especificaciones técnicas:

  • Material: Acero ASTM A-36
  • Diámetro tubo principal: Ø 2' Cal. 18
  • Altura tubo principal: 50 cm
  • Medida de ángulo: 1/8' x 1'
  • Largo total de los ángulos: 75 cm
  • Separación de torre a brazo: 20 cm
  • Protección: Galvanizado por inmersión en caliente acorde a NMX-H-004-SCFI-2008
  • Compatibilidad: Tramo STZ30G
  • Barrenos: 6 barrenos Ø 7/16' para fijación
  • Componentes principales: Incluye BLL-T01 (tubo principal), BLL-L01 y BLL-L02 (ángulos), BLL-AB1 y BLL-AB2 (elementos de refuerzo)
  • Soldadura: Tipo AWS E7018 según especificaciones del plano
  • Tornillería: Grado máquina y/o inoxidable
  • Material de refuerzo: Redondo 3/8' para elementos BLL-AB1 y BLL-AB2
  • Tolerancias dimensionales: Generales ±5 cm, excepto donde se indique otra medida
Aplicaciones
  • Antenas de plato ≤ 50 cm
  • Antenas de rejilla
  • Antenas sectoriales ≤ 40x40 cm
Materiales
  • Acero: ASTM A-36
  • Protección: Galvanizado por inmersión
  • Norma: NMX-H-004-SCFI-2008
  • Soldadura: AWS E7018
  • Tornillería: Grado máquina/inoxidable
Dimensiones
  • Tubo principal: Ø 2' Cal. 18
  • Altura tubo: 50 cm
  • Ángulos: 75 cm total
  • Separación: 20 cm
  • Barrenos: 6 x Ø 7/16'
  • Tolerancias: ±5 cm generales
Componentes
  • BLL-T01: Tubo principal (1 pieza)
  • BLL-L01/L02: Ángulos (2 piezas)
  • BLL-AB1: Refuerzos redondo 3/8' (4 piezas)
  • BLL-AB2: Refuerzos adicionales (2 piezas)
  • Total: 8 piezas principales
