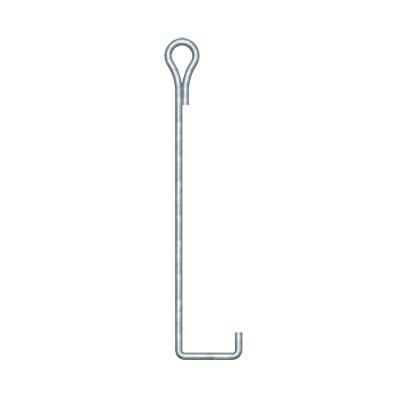

Ancla para Retenida para Suelo con Ojo Galvanizado por Inmersión en Caliente.

Ancla para Retenida para Suelo con Ojo Galvanizado por Inmersión en Caliente.

Características

  • Acero 5/8' con galvanizado por inmersión en caliente
  • Compatible con torres hasta 30 metros de altura
  • Normas ISO 9000 garantizan alta calidad
  • Incluye muerto para sujeción sólida en cimentación
  • Longitud 93 cm y peso 1.45 kg
  • ver más

Modelo: SAP-02-JG

Marca: SYSCOM TOWERS

Q 1,005.52

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSSP2020506R-SAP02JG-Model

Equipos Relacionados

Ancla para base SBA30, uso con tramo STZ30.
SYSCOM TOWERSSAB-30

Ancla para base SBA30, uso con tramo STZ30.

Q 183.55
Ver producto
Ancla de Acero Inoxidable para base SBA30G.
SYSCOM TOWERSSAB-30G

Ancla de Acero Inoxidable para base SBA30G.

Q 659.37
Ver producto
Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente
SYSCOM TOWERSSAP-02G

Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente

Q 638.58
Ver producto
Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis
SYSCOM TOWERSSAZ-45

Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis

Q 794.11
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-45G

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.

Q 3,895.10
Ver producto
Ancla de Suelo con Ojo de Llave Ø 3/4" x 150 cm, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSAZ-0L

Ancla de Suelo con Ojo de Llave Ø 3/4" x 150 cm, Galvanizado por Inmersión en Caliente.

Q 1,005.52
Ver producto
Ancla para Retenida para Muro con Ojo de Llave Galvanizado por Inmersión en Caliente (Requiere Placa Igualadora).
SYSCOM TOWERSSAP-01-JG

Ancla para Retenida para Muro con Ojo de Llave Galvanizado por Inmersión en Caliente (Requiere Placa Igualadora).

Q 1,005.52
Ver producto
Brazo para Torre Arriostrada de Ángulo para tramos de 30, 35 y 45 cm de ancho.
SYSCOM TOWERSSBL-UNI-2G

Brazo para Torre Arriostrada de Ángulo para tramos de 30, 35 y 45 cm de ancho.

Q 1,677.72
Ver producto
LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-5AC-GEN2

LiteBeam 2x2 MIMO airMAX AC GEN2 CPE hasta 450 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 1,434.31
Ver producto
Nudo Forjado para Cable de Retenida de 3/16".
SYSCOM TOWERSNUDO-316F

Nudo Forjado para Cable de Retenida de 3/16".

Q 39.61
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto

Especificaciones

Características físicas

  • Material: Varilla redonda Lisa de Acero de 5/8'
  • Longitud: 93 cm
  • Tipo de Galvanizado: Inmersión en Caliente
  • Peso: 1.45 kg
  • Certificación: Producto Elaborado Bajo Normas ISO 9000
  • Diámetro del ojo: 25 mm
  • Diámetro de la varilla: 16 mm (5/8')
  • Longitud del ojo: 100 mm
  • Longitud de la varilla: 830 mm

Características destacadas

  • Altura máxima de torre: 30 metros
  • Tipo de instalación: Suelo
  • Placas igualadoras compatibles:
  • SP-202030G (para 3 retenidas)
  • SP-202050G (para 5 retenidas)
  • Tornillos para placa igualadora:
  • SJ-TR3G (para 3 retenidas)
  • SJ-TR5G (para 5 retenidas)
  • Capacidad de carga: Diseñada para soportar cargas de tensión en sistemas de retenida
  • Aplicación: Anclaje para sistemas de retenida en torres de telecomunicaciones

Especificaciones técnicas

  • Material de fabricación: Acero estructural
  • Proceso de galvanizado: Galvanizado por inmersión en caliente según normas ASTM A123
  • Espesor de galvanizado: Mínimo 85 micrones
  • Resistencia a la corrosión: Diseñada para ambientes exteriores con protección anticorrosiva
  • Compatibilidad con concreto: Diseñada para ser embebida en concreto durante la cimentación
  • Geometría del ojo: Forma circular para distribución uniforme de carga
Componentes incluidos

Incluye muerto para asegurar una excelente sujeción cuando se realice el trabajo de cimentación.

Recomendaciones de instalación

El ancla tipo ojo de llave debe de ser utilizada en todo momento en conjunto con los tornillos y las placas igualadoras recomendadas.

La instalación debe realizarse con el ojo en posición vertical para óptima distribución de carga.

Recomendado para uso en suelos estables con cimentación de concreto adecuada.

Consideraciones de diseño

Diseñada para sistemas de retenida en torres autosoportadas y monopostes.

La geometría del ojo permite conexión directa con herrajes de retenida.

El galvanizado por inmersión en caliente asegura protección duradera en ambientes corrosivos.
