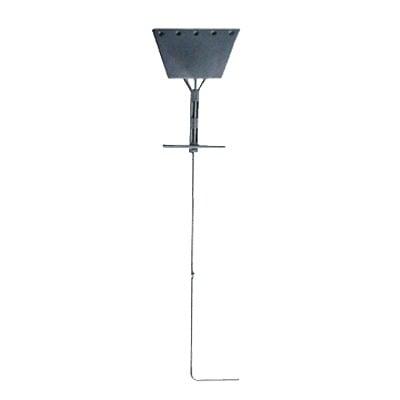

Ancla tipo Paleta con Redondo 3/4", placa de 1/2", 195 cm de Largo, Galvanizado por Inmersión en Caliente.

Ancla tipo Paleta con Redondo 3/4", placa de 1/2", 195 cm de Largo, Galvanizado por Inmersión en Caliente.

Características

  • Cumple normas ISO 9000 para calidad asegurada
  • Recomendada para torres modelo STZ60G
  • Material de varilla 3/4 y placa 1/2
  • Ancla de piso con dado de concreto
  • Galvanizado por inmersión en caliente
  • ver más

Modelo: SAZ-60G

Marca: SYSCOM TOWERS

Q 5,270.63

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSEjemplo de Instalación 1.jpgEjemplo de Instalación 2.jpgSAZ60G DRAWING

Equipos Relacionados

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable
SYSCOM TOWERSSAB-45G

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable

Q 981.28
Ver producto
Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis
SYSCOM TOWERSSAZ-45

Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis

Q 794.11
Ver producto
Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.
SYSCOM TOWERSSAZ-45G

Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.

Q 917.80
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 697.88
Ver producto
Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSBZ-45G

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.

Q 1,522.74
Ver producto
Brida para sujeción de retenida compatible con tramos STZ45, Galvanizado electrolítico.
SYSCOM TOWERSSJB-45

Brida para sujeción de retenida compatible con tramos STZ45, Galvanizado electrolítico.

Q 857.94
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,478.43
Ver producto
Ancla Tipo T para Base de Torre STZ45.
SYSCOM TOWERSSAB-45

Ancla Tipo T para Base de Torre STZ45.

Q 287.54
Ver producto
Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.
TOTAL GROUNDTG-TDPC

Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.

Q 2,377.24
Ver producto
Cable Retenida 7 Hilos, Resistencia 1293 Kg. Diámetro 3/16" (Venta x metro).
CAMESAS-RET-474-CAM

Cable Retenida 7 Hilos, Resistencia 1293 Kg. Diámetro 3/16" (Venta x metro).

Q 17.00
Ver producto
Kit Básico de Pararrayo con Punta Dipolo y Electrodo Tipo Rehilete. Instalación en Poste o Torre.
TOTAL GROUNDKIT-DIPOLO-BASIC

Kit Básico de Pararrayo con Punta Dipolo y Electrodo Tipo Rehilete. Instalación en Poste o Torre.

Q 4,470.93
Ver producto
Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro ( Venta por Metro )
INDIANASLY-343-BLK

Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro ( Venta por Metro )

Q 171.63
Ver producto
Placas igualadoras con tornillería y separadores, para 6 retenidas. Galvanizado en inmersión.
SYSCOM TOWERSSP202050G6R

Placas igualadoras con tornillería y separadores, para 6 retenidas. Galvanizado en inmersión.

Q 3,049.99
Ver producto

Especificaciones

Producto Elaborado Bajo Normas ISO 9000
  • Recomendada para torres armadas con tramo STZ60G.
  • Tipo: Ancla de Piso (se requiere hacer un dado de concreto).
  • Material: Varilla redonda lisa de 3/4' y placa de 1/2'.
  • Galvanizado: inmersión en caliente.
  • Peso: 22.5 kg.
  • Material de acero: ASTM A-36.
  • Tolerancia dimensional: ±1 mm.
Aplicaciones
  • Torres armadas con tramo STZ60G
  • Instalaciones que requieren anclaje de piso
  • Sistemas que necesitan dados de concreto
Especificaciones Técnicas
  • Varilla: Redonda lisa de 3/4'
  • Placa: 1/2' de espesor (13 mm)
  • Largo: 195 cm
  • Protección: Galvanizado por inmersión en caliente
  • Peso: 22.5 kg
  • Material: Acero ASTM A-36
  • Tolerancia: ±1 mm
Consideraciones de Instalación
  • Requiere dado de concreto para instalación
  • Diseñada para anclaje de piso
  • Compatibilidad con tramo STZ60G
  • Normas ISO 9000 en fabricación
  • Soldadura tipo AWS E7018
  • Tornillería grado máquina y/o inoxidable

Características de Protección

El galvanizado por inmersión en caliente proporciona protección contra corrosión en ambientes exteriores, extendiendo la vida útil del componente en instalaciones de telecomunicaciones.

Fabricada con acero ASTM A-36, material estructural estándar con propiedades mecánicas consistentes para aplicaciones de anclaje.

Compatibilidad

Diseñada específicamente para integración con torres armadas que utilizan el tramo STZ60G, asegurando compatibilidad dimensional y estructural en sistemas de telecomunicaciones.

Especificaciones de Fabricación

Soldadura ejecutada con electrodo AWS E7018, proporcionando alta resistencia y ductilidad en las uniones estructurales.

Tolerancia dimensional de ±1 mm garantiza precisión en instalaciones que requieren ajuste exacto con componentes complementarios.
