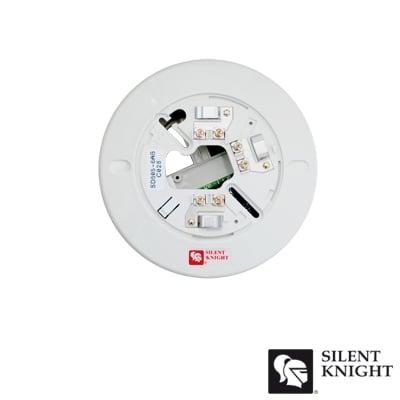

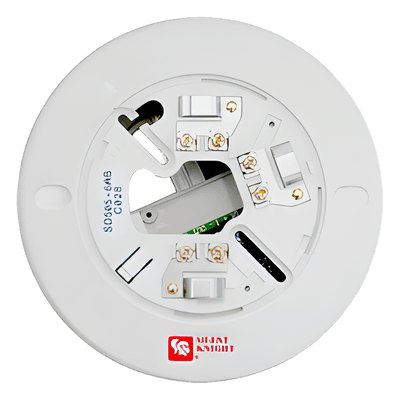

Base de 6" con modulo aislador para detecto análogos Silent Knight
Características
- Aísla SLC para localizar cortos fácilmente
- Recomendado 1 por cada 20 detectores
- Cableado en forma T en cada punto
- Compatible con serie inteligente Silent Knight
- Operación a 32 VDC con corriente 92 A
- Configuración Class A (Style 7) hasta 50 dispositivos
- ver más
Modelo: SD5056IB
Marca: SILENT KNIGHT BY HONEYWELL
Q 351.39
Precio sujeto a cambios.
Equipos Relacionados
Características Principales
- Aísla el SLC para localizar cortos fácilmente
- Recomendado uno por cada 20 detectores
- Requiere cableado en forma T en cada punto
- Compatible con la serie inteligente Silent Knight
- Producto disponible solo bajo pedido
Instrucciones de Instalación
- Montar la base de extensión usando tornillos #8 de 1-1/2' a través de los orificios de montaje de la base de extensión.
- Conectar el cableado del lazo SLC como se muestra en la Figura 3 o Figura 4.
- Conectar el arnés de cableado a la base de humo como se muestra en la Figura 5.
- Conectar el arnés al conector.
- Conectar la base de humo (P/N SD505-6AB) a la base de extensión (P/N 120505) usando tornillos #8 de 1/2'.
Notas Importantes
- La instalación y cableado debe realizarse según NFPA 72 y ordenanzas locales.
- Todo el cableado está supervisado y limitado en potencia.
- No usar más de 256 dispositivos aisladores (SD505-LIM o SD505-6IB) en un lazo SLC.
- No sobre apretar los tornillos.
Garantía
- 3 años de garantía
