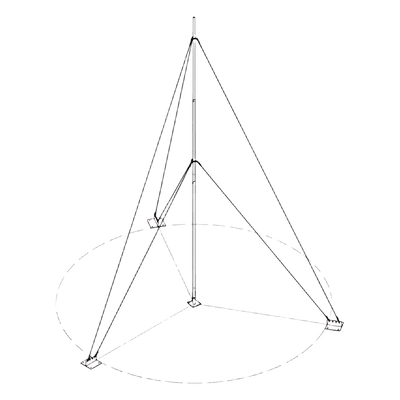

El kit incluye los siguientes componentes:
Cantidad | Modelo | Descripción |
1 pza. | SLM3 | Juego de mástil telescópico de para altura de 3m. Incluye: Sección 3m de 1 1/4' |
1 pza. | SLM-BA-5G | Base con opresores para mástil galvanizado en caliente. |
1 pza. | SLMBR | Bracket para mástil para sujeción de retenida. |
3 pzas. | SLM-ANG-2G | Anclaje de placa para concreto galvanizado en caliente. |
6 pzas. | CUELLO-14HDG | Cuello para cable de Retenida. |
12 pzas. | NUDO316FJG | Nudo para cable de retenida |
No incluye cable de retenida, se recomiendan 15 metros de retenida de 1/8' (SRET-318 o SRET-318-CAM)
Nota técnica:
Se pueden utilizar tensores para facilitar el ajuste del cable modelo TENL-1/4OGJ (No incluidos).
Las bases no incluyen taquetes. Pueden variar según el tipo de suelo. Por ejemplo para concreto se pueden utilizar 6 taquetes ANC-Z-38T (No incluidos) para las anclas tipo aleta y para la base 3 piezas del ANC-AA-38-300 (No incluidos).
Se recomienda para equipos de dimensiones menores a 6 Kg. y antenas de plato menores a 25 cm. de diámetro
El uso de mástiles está limitado a las capacidades de carga y área señalada en cada mástil.
Todo mástil debe ser sujeto con retenida o al menos alambre galvanizado de un buen calibre.
No se debe de escalar directamente ni apoyar escaleras sobre este mástil telescópico.
Para el ajuste de equipo instalado en dicho mástil se recomienda usar escalera tipo escalera o andamios, ésto en su posición retraida a la altura mínima de 3 metros correspondiente a la primer sección.

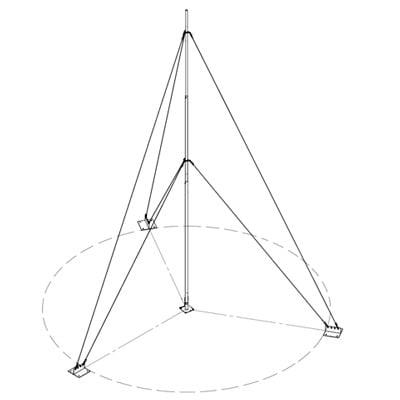

Recomendación de amarres.
Recomendaciones de instalación.
Revise que la superficie es plana y tiene rigidez, se recomienda la instalación sobre concreto a través de taquetes expansivos.
Se recomienda extender el mástil una vez instalado en su base (posición vertical) y con las respectivos tirantes preinstalados para rápido tensado.
El tensado final de la retenida es necesario para otorgar rigidez al equipo.
Cuando sea posible el equipo debe ser instalado cuando el mástil ya esté instaldo correctamente.
Ideal para Equipo Wireless UBIQUITI o similares.
Ancla tipo Aleta.
Base para Mástil.
Bracket de Sujeción de Retenida.
Unión entre Secciones.
