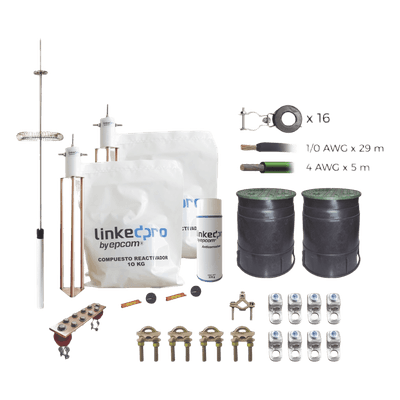

Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 24 m de Altura.

Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 24 m de Altura.
Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 24 m de Altura.

Modelo: KLP-TZ24-PRO

Marca: LINKEDPRO BY EPCOM

Q 20,662.06

Precio sujeto a cambios.
Solicitar cotización
LINKEDPRO BY EPCOM

Descargas

Diagrama_ProtecciónIntgraldeTorreLPABAJA_OKLPAISLADOR_OKLPANTICORROSIVO_OKLPBUSMURO_OKLPBUSRACK_OKLPCB_OKLPCOMPESTO_OKLPCV_OKLPDIPOLOINOX_OKLPGROUND200ALPGROUND30ASPECLPREGISTRO_OKLPREHILETE_OKLPVC_OKMANUALDEINSTALACIONLPGROUND30ANuevaSoluciónparaProtecciónEléctricayElectrónicaenSiteProtecconinteligentetorreyantenascopiaProtectordeCapaDeielectricacopia

Equipos Relacionados

Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis
SYSCOM TOWERSSAZ-45

Ancla de piso para retenida para torre de 45 m, tipo piso con galvanizado por electrólisis

Q 802.07
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 529.89
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 720.69
Ver producto
Antena sectorial para estaciones base airMAX AC de 60° de cobertura horizontal, en 5 GHz (5150 - 5875 MHz) de 21 dBi
UBIQUITIAM-5AC21-60

Antena sectorial para estaciones base airMAX AC de 60° de cobertura horizontal, en 5 GHz (5150 - 5875 MHz) de 21 dBi

Q 4,384.12
Ver producto
Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)
TOTAL GROUNDTG-BUS-G10

Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)

Q 1,118.73
Ver producto
Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.
TOTAL GROUNDTG-AC

Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.

Q 161.32
Ver producto
Antena Direccional airFiber X, ideal para enlaces Punto a Punto (PtP), frecuencia 5 GHz (4.9 - 5.8 GHz) de 34 dBi slant 45
UBIQUITIAF-5G34-S45

Antena Direccional airFiber X, ideal para enlaces Punto a Punto (PtP), frecuencia 5 GHz (4.9 - 5.8 GHz) de 34 dBi slant 45

Q 7,352.91
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 9,196.65
Ver producto
Conector para Tubo de hasta 1 1/4" a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ
LINKEDPRO BY EPCOMLP-CTZ-114

Conector para Tubo de hasta 1 1/4" a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ

Q 255.18
Ver producto
Aislador Bajada de Pararrayos en Torre STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G
LINKEDPRO BY EPCOMLP-AISLADOR-UNI

Aislador Bajada de Pararrayos en Torre STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G

Q 143.41
Ver producto
Base para Lámpara de Obstrucción EIGSLSE / GSLID. Compatible con tubo hasta 1-1/4".
EPCOM INDUSTRIALHLU-3R2

Base para Lámpara de Obstrucción EIGSLSE / GSLID. Compatible con tubo hasta 1-1/4".

Q 533.32
Ver producto

Especificaciones

El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.

Descripción

Electrodo

  • Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
  • Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
  • Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
  • Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.

Pararrayos

  • Fabricada en aluminio.
  • Brinda protección VS impactos directos de rayos a superficies o estructuras.
  • Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica.
  • Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo.
  • Cuenta con un radio aproximado de cobertura de 72 grados.

Aplicaciones

El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:

  • Proporcionar seguridad a las personas.
  • Proteger la infraestructura, equipos eléctricos y electrónicos.
  • Proteger instalaciones.
  • Garantizar la operación de las protecciones.
  • Estabilizar el voltaje.
  • Disipar la corriente del rayo.
  • Limitar las sobretensiones transitorias. (Picos de Voltaje).
  • Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.

Estandares

Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.

  • EIA/TIA J-STD-607-A y BICSI
  • NOM-022-STPS-2012
  • NOM-022-STPS-2015
  • NMX-J-549-ANCE-2005

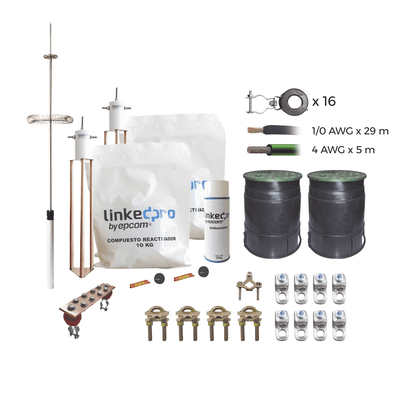

Incluye los siguientes componentes

SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS)

Cant U Modelo Descripción
1 Pza. LP-DIPOLO-ALU Punta Pararrayo Tipo Dipolo Corona en Aluminio
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
3 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-ANTICORROSIVO Spray de Protección Anticorrosiva y Dieléctrica
16 Pza. LP-AISLADOR-UNI Aislador Bajada de Pararrayos en Torre.
29 m SLY343-BLK Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro

SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS

Cant U Modelo Descripción
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
5 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-CTZ-114 Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ
1 Pza. LP-BU-TZ Barra de Unión Instalación en Torre
5 m SLY287-GRN Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde
