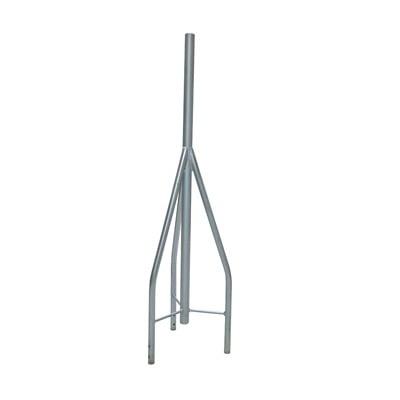

Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8" galvanizado por inmersión en caliente.

Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8" galvanizado por inmersión en caliente.

Características

  • Cumple normas ISO 9000 de calidad
  • Tramos fabricados con formadores de alta precisión
  • Estructura perfectamente recta y vertical
  • Sin necesidad de ajustes adicionales
  • Recomienda remate para protección contra agua
  • ver más

Modelo: SCZ-45G

Marca: SYSCOM TOWERS

Q 1,960.58

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Declaración de Calidad HOT DIP TRAMOSLista de Materiales para Torres CompletasSCZ45-001 DRAWING

Equipos Relacionados

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable
SYSCOM TOWERSSAB-45G

Ancla de Varilla Roscada 3/4" x 10", acero inoxidable

Q 991.23
Ver producto
Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.
SYSCOM TOWERSSAZ-45G

Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.

Q 927.02
Ver producto
Base para torre sección STZ35G galvanizada por inmersión en caliente
SYSCOM TOWERSSBZ-35G

Base para torre sección STZ35G galvanizada por inmersión en caliente

Q 1,334.29
Ver producto
Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSBZ-45G

Base Triangular para Tramo STZ45G Galvanizado por Inmersión en Caliente.

Q 1,538.12
Ver producto
Estabilizador de Torre para Tramos STZ-45G Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSEST-45G

Estabilizador de Torre para Tramos STZ-45G Galvanizado por Inmersión en Caliente.

Q 5,482.04
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.
SYSCOM TOWERSSJB-30

Brida para sujeción de retenida compatible con tramos STZ30, Galvanizado Electrolítico.

Q 529.89
Ver producto
Brida para sujeción de retenida compatible con tramos STZ45G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-45G

Brida para sujeción de retenida compatible con tramos STZ45G, Galvanizado por Inmersión en Caliente.

Q 887.60
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-35G

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Q 3,046.20
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-45

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Q 3,085.63
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-45G

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.

Q 3,933.98
Ver producto
Ancla Tipo T para Base de Torre STZ45.
SYSCOM TOWERSSAB-45

Ancla Tipo T para Base de Torre STZ45.

Q 290.80
Ver producto
Electrodo para corriente máxima de 45 Amp. con Filtro y Compuesto H2Ohm.
TOTAL GROUNDTG-45AB

Electrodo para corriente máxima de 45 Amp. con Filtro y Compuesto H2Ohm.

Q 5,154.90
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto

Especificaciones

Características Principales

  • Cumple normas ISO 9000 de calidad
  • Tramos fabricados con formadores de alta precisión
  • Estructura perfectamente recta y vertical
  • Sin necesidad de ajustes adicionales
  • Recomienda remate para protección contra agua

Especificaciones Técnicas

  • Tipo: Tramo de Remate / Copete
  • Tubo principal: 1 1/4'
  • Tubo central: 2 3/8'
  • Material: Acero galvanizado por inmersión en caliente
  • Uso: Protección de torres contra agua y lluvia
Aplicaciones Recomendadas
  • Torres con grandes cargas de peso
  • Instalaciones con gran carga superficial de antenas
  • Zonas con fuertes corrientes de viento
  • Instalaciones con anclaje al suelo
  • Torres con iluminación de obstrucción (110 VCA o 12 VCD)
Notas de Instalación
  • Instalar luces de obstrucción
  • Longitudes de retenidas calculadas para anclaje al 70% de la altura
  • Sustituye a la brida ubicada a 3/4 de altura
  • Requiere estudio de resistencia del suelo
  • Instalación debe realizarse por personal calificado

Dimensiones de Instalación

Altura Torre (m) L1 (m) L2 (m) h1 (m) h2 (m) h3 (m) h4 (m) h5 (m) h6 (m) h7 (m) h8 (m)
3 2.1 - 2.5 - - - - - - -
6 4.2 - 5.4 2.7 - - - - - -
9 6.3 - 8.1 4.0 - - - - - -
12 8.4 - 11.0 6.0 - - - - - -
15 10.5 - 14.0 9.0 4.5 - - - - -
18 12.6 - 17.0 11.0 5.6 - - - - -
21 14.7 - 20.0 15.0 10.0 5.0 - - - -
24 16.8 - 23.0 17.5 12.0 6.0 - - - -
27 19.0 - 26.0 19.5 13.0 6.5 - - - -
30 21.0 - 28.5 22.5 17.0 11.5 6.0 - - -
33 23.0 - 32.0 24.0 16.0 8.0 - - - -
36 25.0 - 34.5 26.0 17.0 8.5 - - - -
39 27.0 - 38.0 29.0 18.5 8.5 - - - -
42 29.5 - 41.0 33.0 25.0 17.0 8.5 - - -
45 32.0 - 43.5 35.0 26.0 17.0 8.5 - - -
48 33.5 12.0 46.5 37.0 28.0 19.0 10.0 - - -
51 36.0 16.5 49.5 39.0 29.0 20.0 9.5 - - -
54 38.0 18.0 52.0 42.5 34.0 25.5 - 17.0 8.5 -

Notas Adicionales

  • Las distancias son solo recomendaciones de instalación
  • Acotado en metros (m)
  • La instalación debe ser realizada solo por expertos
  • Para los cálculos se supone un anclaje a un 70% de distancia de la altura total de la torre
