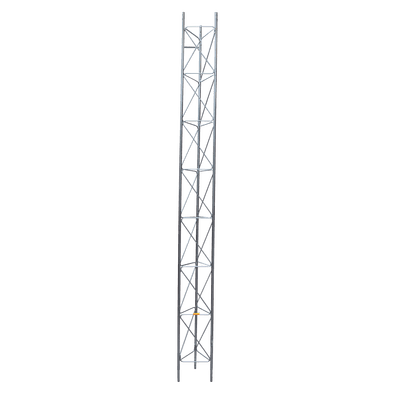

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Inmersión, Hasta 60 m de Elevación. Zonas Húmedas.

Características

  • Cumple norma ISO 9001:2015 para alta calidad
  • Carga máxima de 500 kg, estructura robusta
  • Resistencia al viento hasta 200 km/h
  • Galvanizado en caliente para protección anticorrosiva
  • Altura máxima 60 m con tramos prefabricados
  • ver más
icono

Modelo: STZ-45G

Marca: SYSCOM TOWERS

Q 3,824.76

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Cimentación Sugerida para Torre Sección STZ45/STZ45GDeclaración de Calidad HOT DIP TRAMOSDiagrama Aterrizaje de Equipo en Torre con Pararrayo.Hoja de Especificaciones STZ45G Rev.002Lista de Materiales para Torres CompletasNOM-009-STPS-2011 TRABAJO EN ALTURASSTZ45 DE 60MSTZ45-001 DRAWING

Equipos Relacionados

Ancla de Piso Tipo Paleta 5 Orificios para Retenida. Placa: 3/4", Redondo: 1", Altura: 210 cm. Galv. Inmersión.
SYSCOM TOWERSSAZ-90G

Ancla de Piso Tipo Paleta 5 Orificios para Retenida. Placa: 3/4", Redondo: 1", Altura: 210 cm. Galv. Inmersión.

Q 6,742.92
Ver producto
Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).
SYSCOM TOWERSSLOP-5

Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).

Q 1,045.13
Ver producto
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-024

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 16,878.73
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 13,360.88
Ver producto
Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-009

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 13,208.42
Ver producto
Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-039

Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 40,579.76
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 20,548.12
Ver producto
Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-015

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 23,508.62
Ver producto
Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-009

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 19,967.24
Ver producto
Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-018

Kit de Torre Arriostrada de Piso de 18 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 32,550.29
Ver producto
Kit con Mástil Telescópico de 9 m con Accesorios de Instalación (No incluye retenida).
SYSCOM TOWERSKIT-SLM-9

Kit con Mástil Telescópico de 9 m con Accesorios de Instalación (No incluye retenida).

Q 2,849.98
Ver producto
Poste de Acero Galvanizado para Videovigilancia, 3 m de altura.
SYSCOM TOWERSMSC-30A-3

Poste de Acero Galvanizado para Videovigilancia, 3 m de altura.

Q 7,324.34
Ver producto
Nudo Forjado para Cable de Retenida de 3/8".
SYSCOM TOWERSNUDO-38F

Nudo Forjado para Cable de Retenida de 3/8".

Q 79.03
Ver producto
Par de Herrajes para sujeción de línea de vida para STZ60G.
SYSCOM TOWERSSHE-LV60

Par de Herrajes para sujeción de línea de vida para STZ60G.

Q 2,425.71
Ver producto

Especificaciones



Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Humedas o en ambientes con  corrosión moderada.
  • Acorde a la norma de galvanizado por inmersión en caliente  NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
  • Carga Máxima: 500 Kg.
  • Altura Máxima: 60 m. (20 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 1 1/4' (Cal.14).
  • Semiflecha (Zig-zag): Redondo 3/8'.
  • Niple: 12 cm.
  • Ancho de cara: 45 cm.
  • Peso: 27.5 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.



























Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.
