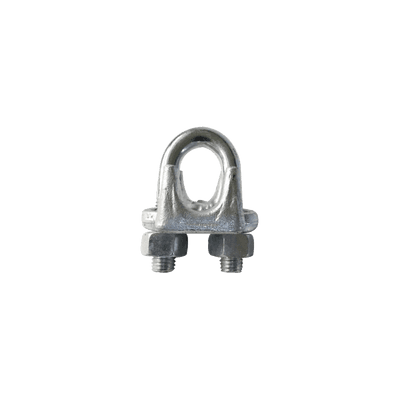

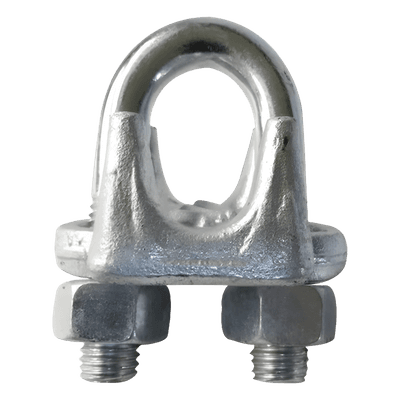

Nudo Forjado para Cable de Retenida / 3/8" / FFC 4500 Tipo 1 Clase 1 / Torque 45 lb-ft / Mínimo 2 Nudos por Unión / Instalación en 5 Pasos
Características
- Cumple norma FFC 4500 Tipo 1 Clase 1 para instalaciones de alta demanda
- Torque especificado de 45 lb-ft para asegurar sujeción óptima
- Mínimo 2 nudos por unión garantizan resistencia estructural
- Primer nudo a 6-1/2' (1.98 m) del cuello para distribución de carga
- Longitud calculada 25-35 veces el diámetro del cable según especificación
- Procedimiento de instalación en 5 pasos documentados para campo
- ver más
Modelo: NUDO-38F
Marca: SYSCOM TOWERS
Q 70.35
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Nudo forjado diseñado para instalaciones con cable de retenida en aplicaciones de carga constante o alta demanda. Cumple con la especificación FFC 4500 Tipo 1 Clase 1, estándar aplicable a elementos de sujeción para infraestructura de telecomunicaciones y torres de comunicación. El torque recomendado de 45 lb-ft asegura el apriete correcto sin comprometer la integridad del cable de acero. Requiere mínimo 2 nudos por unión para garantizar la distribución adecuada de esfuerzos mecánicos. La longitud de instalación se determina multiplicando el diámetro del cable 25 veces para cables hasta 1' y 35 veces para cables hasta 2'. El procedimiento de instalación contempla 5 pasos documentados que incluyen el doblado del cable para formar el ojo, colocación de la primera grapa junto a la punta muerta aproximadamente a 10 cm, sujeción con sección en 'U', alineación de la línea de carga sobre la silleta de la grapa y acomodo del guardacabo para protección del cable.
Desempeño Mecánico
- Norma: FFC 4500 Tipo 1 Clase 1
- Torque recomendado: 45 lb-ft
- Nudos mínimos por unión: 2
- Distancia primer nudo desde cuello: 6-1/2' (1.98 m)
- Factor de longitud: 25-35 veces diámetro del cable
- Aplicación: Carga constante o alta demanda
Especificaciones Físicas
- Diámetro de cable: 3/8'
- Tipo: Nudo forjado
- Material: Acero forjado
- Incluye guardacabo para protección del cable
Procedimiento de Instalación
- Paso 1: Calcular longitud multiplicando diámetro 25-35 veces
- Paso 2: Doblar cable de acero a medida requerida para formar ojo
- Paso 3: Instalar primera grapa junto a punta muerta del cable, aprox. 10 cm
- Paso 4: Asegurar con sección en 'U', línea de carga sobre silleta
- Paso 5: Acomodar guardacabo en la punta viva del cable
