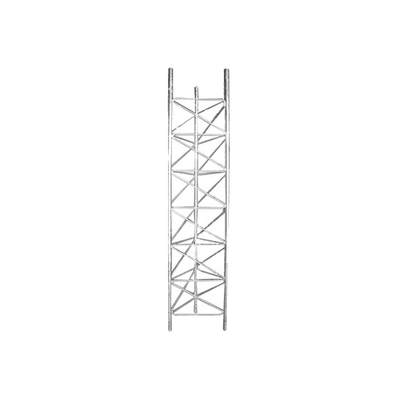

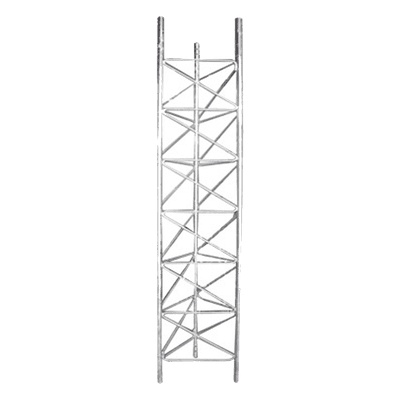

Tramo de Torre de 3 m x 60 cm de Ancho (Tubo 1-1/4" Ced. 30), Galvanizado por Inmersión en Caliente, Hasta 99 m de Elevación.
Características
- Estructura de acero A-36 con galvanizado en caliente
- Carga máxima de 800 kg por tramo
- Resistencia al viento de hasta 200 km/h
- Compatibilidad con sistemas punto a punto y multipunto
- Ancho de cara de 60 cm para mayor estabilidad
- Diseño modular para alturas hasta 99 metros
- ver más
Modelo: STZ-60G
Marca: SYSCOM TOWERS
Q 13,589.75
Precio sujeto a cambios.
Descargas
Declaración de Calidad HOT DIP TRAMOSDiagrama de Aterrizaje y Pararrayo en Torre Rev. 001Hoja de especificaciones STZ60G Rev.002INSTALACIÓN DE TRAMO DE DESPLANTEMateriales STZ60G de 99 metros.MATERIALES-99M-STZ60G-7BRIDASNOM-009-STPS-2011 TRABAJO EN ALTURASNORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)
Equipos Relacionados
Puntos Destacados
- Producto elaborado bajo norma: ISO 9001:2015
- Cada uno de los tramos es fabricado por máquinaría de control numérico
- Incluye tornillería para su instalación
- Recomendado para Zonas Húmedas o en ambientes con corrosión moderada
- Acorde a la norma de galvanizado por inmersión en caliente NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461
Características Físicas
- Carga Máxima: 800 Kg
- Altura Máxima: 99 m (33 tramos)
- Resistencia al Viento: 200 Km/hr
- Material: Tubo industrial 1 1/4' (Ced. 30)
- Semiflecha (Zig-zag): Redondo 1/2'
- Niple: 16 cm
- Ancho de cara: 60 cm
- Peso: 47.7 Kg
- Dimensiones: 3 m de Longitud
- Material de estructura: Acero (A-36)
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación
- Sistemas Punto - Punto
- Sistema Punto - Multipunto
- Amplificación de señal celular
- Sistemas pararrayos
- Radios bases de repetición
- Puntos de monitoreo
- Iluminación
- Señalización auditiva de emergencia
- Y más
Notas técnicas destacadas
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- El peso declarado es de los equipos sin accesorios y sin embalaje
- Se pueden adquirir las torres en kits completos VER KITS DE TORRES
Advertencia
- El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases VER MAPA DE ÁREAS
- La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja)
- Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior
- Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre
- Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA
El armado de una torre con tramo STZ60G necesita forzosamente un tramo de desplante modelo STZ60GDES para la correcta instalación (Consultar con depto. de ingeniería para mayor información)
