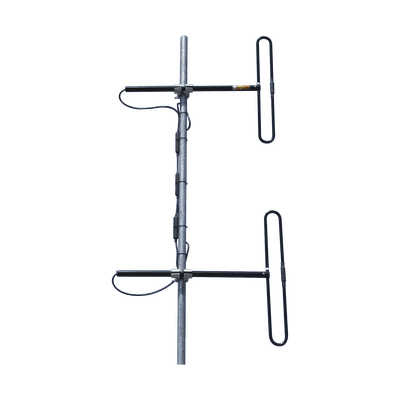

Antena Base Aérea / 110-138 MHz / 2 Dipolos / 3-5.6 dBd / 500W / 28 MHz BW / 3.02 x 1.14 m (9.9 x 3.7 ft)
Características
- Ganancia ajustable según configuración de dipolos
- Resistencia a vientos de 201 km/h
- Patrones de radiación configurables
- Aterrizaje en CD para protección eléctrica
- Compatible con mástiles de 1.5 a 2.5 pulgadas
- Drenaje inferior para evacuación de agua
- ver más
Modelo: ANT-120D3
Marca: TELEWAVE, INC
Q 38,379.38
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Descripción General
Esta antena base aérea de 2 dipolos opera en el rango de frecuencia de 110-138 MHz con un ancho de banda de 28 MHz, ideal para aplicaciones de comunicación profesional en VHF. Su diseño permite ajustar la ganancia entre 3 y 5.6 dBd mediante diferentes configuraciones de espaciado horizontal de los elementos radiantes. La estructura soporta potencias de hasta 500 watts y está preparada para condiciones climáticas adversas con resistencia al viento de 201 km/h. El sistema incluye protección de aterrizaje en corriente directa y drenaje inferior para garantizar la longevidad de la instalación.
Características Principales
- Ganancia ajustable de 3 a 5.6 dBd según configuración de dipolos
- Resistencia estructural a vientos de 201 km/h
- Patrones de radiación configurables para adaptación a cobertura requerida
- Protección de aterrizaje en corriente directa (CD)
- Compatibilidad con mástiles de 1.5 a 2.5 pulgadas de diámetro
- Sistema de drenaje inferior para evacuación de agua de condensación
Especificaciones Técnicas
Eléctricas
Rango de frecuencia: 110-138 MHz
Ancho de banda: 28 MHz
Ganancia: 3-5.6 dBd
Potencia máxima: 500 watts
Impedancia: 50 ohm
VSWR: 1:1.5 o menor
Apertura vertical (3/8λ): 34°
Conector: N macho en cable de alimentación
Protección: Aterrizaje en CD
Mecánicas
Dimensiones: 3.02 x 1.14 m (9.9 x 3.7 ft)
Peso: 6.8 kg (antena + abrazaderas)
Dipolos: 2 (configurables)
Resistencia al viento: 201 km/h
Montaje
Espaciado horizontal:
• 22' (1/4λ)
• 2'9' (3/8λ)
• 3'9' (1/2λ)
Espaciado vertical: 6'2'
Longitud de mástil: 10'-23'
Extensión de mástil: 6'2'
Tipo de mástil: 2.0' Schedule 40 galvanizado
Abrazaderas: 1.5' a 2.5' diámetro
Shims ANTS420: Requeridos para 1'-1.5'
Instalación: Drenaje en parte inferior
Configuración de Patrones de Radiación
La antena permite múltiples configuraciones de patrones de radiación mediante el ajuste del espaciado horizontal entre los dos dipolos. Cada configuración optimiza la ganancia y el patrón de cobertura para diferentes requerimientos de enlace:
1/4λ
3.0 dBd
Espaciado: 22'
3/8λ
4.5 dBd
Espaciado: 2'9' | Apertura: 34°
1/2λ
5.6 dBd
Espaciado: 3'9'
Nota de instalación: Para mástiles con diámetro entre 1' y 1.5', se requieren los shims ANTS420 para asegurar el montaje correcto de las abrazaderas. El sistema de drenaje debe orientarse hacia la parte inferior del mástil para evacuación eficiente de agua.
