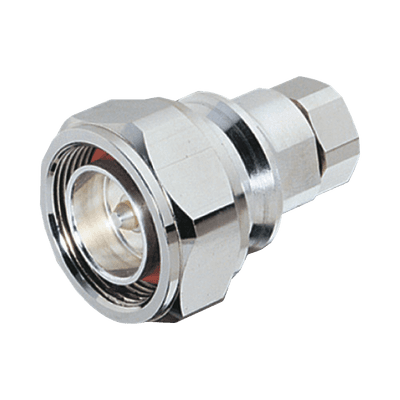

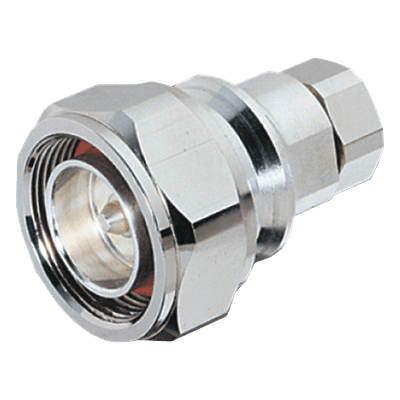

Conector coaxial DIN 7/16 macho diseñado para instalación en cable FSJ4-50B, optimizado para aplicaciones de RF de alta potencia en infraestructura de telecomunicaciones. Presenta impedancia controlada de 50 ohm con operación estable en banda de frecuencia de 0 a 7500 MHz. Su arquitectura de contactos de baja resistencia garantiza mínimas pérdidas por inserción y excelente rendimiento de intermodulación, características críticas para sistemas celulares, broadcast y enlaces de microondas donde la integridad de señal y la confiabilidad eléctrica son prioritarias.

Características Generales

• • Conector DIN 7/16 macho para cable FSJ4-50B
• • Impedancia: 50 ohm (conector y cable)
• • Banda de frecuencia operativa: 0 – 7500 MHz
• • Potencia media: 1.0 kW @ 900 MHz
• • Potencia pico máxima: 15.60 kW
• • IMD de 3er orden típico: -120 dBm @ 910 MHz
• • Método de prueba IMD: dos portadoras de +43 dBm
• • Tensión RF máxima: 884.00 Vrms
• • Voltaje de prueba DC: 2500 V
• • Resistencia de contacto exterior máxima: 1.50 mΩ
• • Resistencia de contacto interior máxima: 0.80 mΩ
• • Resistencia de aislamiento mínima: 5000 mΩ
• • Pérdida de inserción típica: 0.05 dB
• • Fórmula de pérdida de inserción: 0.05√freq (GHz)
• • Efectividad de blindaje: -110 dB
