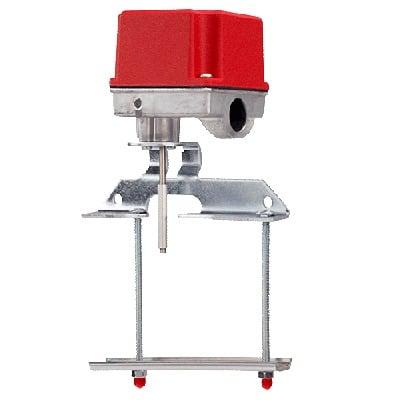

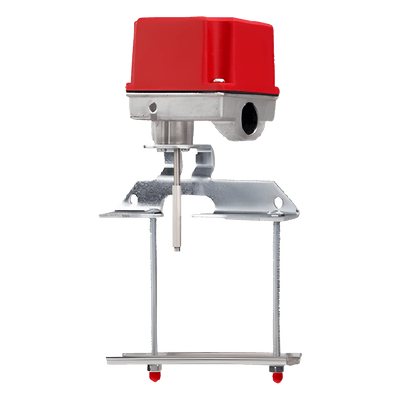

Interruptor de Supervisión de Válvula Tipo Compuerta

Interruptor de Supervisión de Válvula Tipo Compuerta
Interruptor de Supervisión de Válvula Tipo CompuertaInterruptor de Supervisión de Válvula Tipo CompuertaInterruptor de Supervisión de Válvula Tipo CompuertaInterruptor de Supervisión de Válvula Tipo Compuerta

Características

  • Cubierta NEMA R3 de fácil montaje
  • Apertura lateral sin adaptación a ángulos rectos
  • Longitud ajustable del actuador sin corte necesario
  • Soporta cableado hasta calibre 12 AWG
  • Dos contactos SPDT para mayor robustez
  • ver más

Modelo: OSY-2

Marca: SAFE SIGNAL

Q 709.10

Precio sujeto a cambios.
Solicitar cotización
SAFE SIGNAL

Descargas

OSY2_Ficha_técnicaOSY2_ManualPóliza_de_Garantía

Equipos Relacionados

Cubierta Protectora Serie Stopper II® De Policarbonato, Con Bocina, Espaciador Transparente, Montaje en Superficie, Etiqueta en Inglés
STISTI-1130

Cubierta Protectora Serie Stopper II® De Policarbonato, Con Bocina, Espaciador Transparente, Montaje en Superficie, Etiqueta en Inglés

Q 1,954.42
Ver producto
Contacto magnético / Uso rudo en puertas y ventanas / 42mm de GAP
SFIRESF-2071-AR

Contacto magnético / Uso rudo en puertas y ventanas / 42mm de GAP

Q 115.74
Ver producto
Analizador Receptor Óptico / Campo de visión de 10 ° / Requiere Analizador Emisor OSE-SP, OSE-HP-01, OSE-SPW, OSE-HPW y Kit de Instalación OSID-INST (NO INCLUIDOS)
XTRALISOSI-10

Analizador Receptor Óptico / Campo de visión de 10 ° / Requiere Analizador Emisor OSE-SP, OSE-HP-01, OSE-SPW, OSE-HPW y Kit de Instalación OSID-INST (NO INCLUIDOS)

Q 15,968.88
Ver producto
Analizador Receptor Óptico / Campo de visión de 80 ° / Soporta Hasta 7 Emisores / Requiere Analizador Emisor OSE-SP, OSE-HP-01, OSE-SPW, OSE-HPW y Kit de Instalación OSID-INST (NO INCLUIDOS)
XTRALISOSI-90

Analizador Receptor Óptico / Campo de visión de 80 ° / Soporta Hasta 7 Emisores / Requiere Analizador Emisor OSE-SP, OSE-HP-01, OSE-SPW, OSE-HPW y Kit de Instalación OSID-INST (NO INCLUIDOS)

Q 15,548.05
Ver producto
Estación Manual De Emergencia Direccionable
FIRE-LITEBG-12LX

Estación Manual De Emergencia Direccionable

Q 1,877.92
Ver producto
Módulo Monitor Dual - Monitorea 2 Contactos Secos, Agrega Sensores Convencionales Al SLC.
FIRE-LITEMDF-300

Módulo Monitor Dual - Monitorea 2 Contactos Secos, Agrega Sensores Convencionales Al SLC.

Q 2,571.66
Ver producto
Mini Módulo Direccionable / Monitoreo de Contacto Seco / Normalmente Abierto
FIRE-LITEMMF-301

Mini Módulo Direccionable / Monitoreo de Contacto Seco / Normalmente Abierto

SOLICITAR COTIZACIÓN
Ver producto
Estación Manual de Emergencia, Doble Acción, Direccionable, Texto en Español
FIRE-LITEBG12-LX-SP

Estación Manual de Emergencia, Doble Acción, Direccionable, Texto en Español

SOLICITAR COTIZACIÓN
Ver producto
Detector de temperatura (57°C) convencional tipo lápiz resistente a clima
SILENT KNIGHT BY HONEYWELL302ET135

Detector de temperatura (57°C) convencional tipo lápiz resistente a clima

Q 971.70
Ver producto
Estación Remota de Prueba y Reinicio con Llave, Para Detectores de Ducto y tipo BEAM
SYSTEM SENSORRTS-151-KEY

Estación Remota de Prueba y Reinicio con Llave, Para Detectores de Ducto y tipo BEAM

Q 1,196.30
Ver producto

Especificaciones

Características Técnicas

  • Cubierta con clasificación NEMA R3
  • Montaje simple, soporte apto para las nuevas válvulas de compuerta
  • La apertura lateral para la acometida del cableado no requiere adaptación para ángulos rectos
  • La longitud ajustable del actuador evita tener que realizar cortes en el eje
  • Apto para cableado hasta calibre 12 AWG
  • Interruptor de tres posiciones, señal de monitoreo, vandalismo y válvula cerrada
  • Se incluyen dos contactos tipo SPDT en el bloque de terminales brindando mayor robustez
  • Sincronización para la activación del panel de alarma y la campana
  • Dimensiones: 5¾˝H x 3½˝W x 3¼˝D (14.6cm x 8.9cm x 8.2cm)
  • Peso de envío: 2.8 lbs (1.3 kg)
  • Rango de temperatura de operación: 32°F a 120°F (0°C a 49°C)
  • Extensión máxima del vástago: 25/8˝ (6.7cm)
  • Dimensión del soporte: ¼˝H x 6¾˝W x 1˝D (5.7cm x 17.1cm x 2.5cm)
  • Entrada de conduit: una entrada lateral para conduit de ½˝
  • Tornillos de cubierta resistentes a vandalismo con llave de seguridad incluida
  • Certificaciones: UL para uso interior/exterior, aprobado por Factory Mutual, CSFM y MEA
  • Garantía: 3 años
  • Rango de temperatura extendido: -40°F a 120°F (-40°C a 49°C) - Nota: UL no prueba interruptores de supervisión de válvulas bajo 32°F (0°C)
  • Modelo ULC disponible: OSY2A (certificación ULC para Canadá)
  • Switch de vandalismo de cubierta opcional para modelo UL: parte no. 546-7000
Configuración Eléctrica
  • Apto para cableado hasta calibre 12 AWG
  • Dos contactos tipo SPDT en bloque de terminales
  • Sincronización panel de alarma y campana
  • Calificación de contactos: 10.0 A @ 125/250VAC; 2.5 A @ 6/12/24VDC
  • Dos conjuntos de interruptores SPDT (Form C) sincronizados
  • Provisión de conexión a tierra incluida
Características Mecánicas
  • Cubierta NEMA R3
  • Montaje simple para válvulas de compuerta
  • Apertura lateral sin adaptación para ángulos rectos
  • Longitud ajustable del actuador
  • Carcasa de metal fundido a presión resistente a la intemperie
  • Diseño de ángulo recto para máxima separación de componentes de válvula
  • Compatibilidad con válvulas OS&Y de 1˝ a 12˝
  • También puede monitorear válvulas reductoras de presión estilo side-bracket
Funcionalidad
  • Interruptor de tres posiciones
  • Señal de monitoreo, vandalismo y válvula cerrada
  • Mayor robustez en terminales
  • Activación cuando el vástago se mueve 1/5 de la distancia desde su posición normal
  • Operación dentro de dos revoluciones del control de válvula
  • Monitoreo de posición abierta en válvulas tipo OS&Y (Outside Screw and Yoke)

Aplicaciones Técnicas

  • Supervisión de válvulas: Monitoreo de posición en sistemas de control
  • Protección contra vandalismo: Detección de manipulación no autorizada
  • Sincronización de alarmas: Activación coordinada de sistemas de alerta
  • Instalación simplificada: Diseño para integración en válvulas de compuerta modernas
  • Cumplimiento normativo: Compatible con NFPA 13 (sistemas automáticos de rociadores), NFPA 13D (viviendas unifamiliares), NFPA 13R (ocupaciones residenciales hasta 4 pisos), NFPA 72 (código nacional de alarmas de incendio)
  • Monitoreo de válvulas OS&Y: Específicamente diseñado para válvulas de compuerta tipo Outside Screw and Yoke
  • Compatibilidad amplia: Válvulas desde 1˝ hasta 12˝ de diámetro

Ventajas de Integración

  • Reducción de tiempo de instalación con montaje simplificado
  • Flexibilidad en cableado con apertura lateral optimizada
  • Eliminación de modificaciones en ejes con actuador ajustable
  • Robustez eléctrica con contactos SPDT duplicados
  • Certificaciones múltiples para cumplimiento regulatorio (UL, Factory Mutual, CSFM, MEA)
  • Diseño de ángulo recto proporciona máxima separación para componentes problemáticos de válvulas
  • Garantía extendida de 3 años para confiabilidad a largo plazo
  • Configuración de montaje flexible con posiciones aceptables definidas
  • Accesorios de mantenimiento disponibles: kit de hardware de reemplazo (OSYRK), llave a prueba de vandalismo (WFDW), llave hexagonal (HEXW), tornillos de vandalismo (S07-66-XX)
