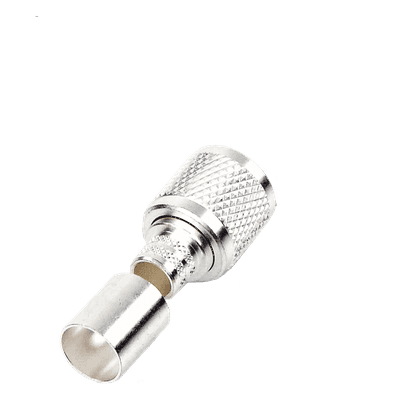

Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.

Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.
Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.Conector UHF macho (PL-259) de anillo plegable para RG-8, BELDEN 8237, RG-213/U, 8267.

Modelo: RFU-507-ST

Marca: RF INDUSTRIES,LTD

Q 108.69

Precio sujeto a cambios.
Solicitar cotización
RF INDUSTRIES,LTD

Descargas

RFU-507-ST

Equipos Relacionados

Conector N Macho de Anillo Plegable para Cables Coaxiales LP-142, LP-195, RG-58/U, RG-142/U, LMR-195, Níquel/ Oro/ Teflón.​
RF INDUSTRIES,LTDRFN-1005-2N

Conector N Macho de Anillo Plegable para Cables Coaxiales LP-142, LP-195, RG-58/U, RG-142/U, LMR-195, Níquel/ Oro/ Teflón.​

Q 117.02
Ver producto
Conector N Macho de Anillo Plegable para Cable LP-195, RG-58/U, Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1005-3C

Conector N Macho de Anillo Plegable para Cable LP-195, RG-58/U, Plata/ Oro/ Teflón.

Q 127.32
Ver producto
Conector N Macho de Anillo plegable para cables LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214.
RF INDUSTRIES,LTDRFN-1006-3I

Conector N Macho de Anillo plegable para cables LMR-400, 9913, CNT-400, RG8/U-SYS, RFLASH-1113, 8214.

Q 139.07
Ver producto
Adaptador Barril en Linea para 50 Ohm, de Conector N Hembra a N Hembra, Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1013-1

Adaptador Barril en Linea para 50 Ohm, de Conector N Hembra a N Hembra, Plata/ Oro/ Teflón.

Q 169.10
Ver producto
Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1035-1

Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.

Q 166.02
Ver producto
Conector TNC Macho de Anillo Plegable para Cables RG-58/U, LMR-195, Níquel/ Oro/ Delrin.
RF INDUSTRIES,LTDRFT-1202-2

Conector TNC Macho de Anillo Plegable para Cables RG-58/U, LMR-195, Níquel/ Oro/ Delrin.

Q 70.52
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 70.35
Ver producto
Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRFU-505

Conector UHF Macho (PL-259) de Anillo Plegable para Ensamblar en Cables RG-58/U, RG-142/U.

Q 73.60
Ver producto
Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.
RF INDUSTRIES,LTDRFU-530

Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.

Q 55.52
Ver producto
Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.
RF INDUSTRIES,LTDRFU-600-1

Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

Q 43.40
Ver producto
Conector BNC Macho Inverso, de anillo plegable para cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRP-1106-C

Conector BNC Macho Inverso, de anillo plegable para cables RG-58/U, RG-142/U.

Q 49.56
Ver producto
Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3452

Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.

Q 88.80
Ver producto
Adaptador en Línea de Conector SMA Hembra a N Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3477

Adaptador en Línea de Conector SMA Hembra a N Hembra, Níquel/ Oro/ Teflón.

Q 166.02
Ver producto
Adaptador Tipo Barril para 75 Ohm, de Conector BNC Hembra a BNC Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFB-1734

Adaptador Tipo Barril para 75 Ohm, de Conector BNC Hembra a BNC Hembra, Níquel/ Oro/ Teflón.

Q 82.82
Ver producto

Especificaciones

Conector UHF Macho (PL-259) de anillo para RG-8, BELDEN 8237, RG-213/U, 8267.

Características técnicas

  • Compatibilidad con cables: RG-8, BELDEN 8237, RG-213/U, 8267
  • Método de ensamble: Anillo plegable
  • Material del cuerpo: Bronce plateado
  • Contacto central: Plateado
  • Aislante dieléctrico: Teflón
  • Impedancia nominal: 50 ohmios
  • Frecuencia máxima de operación: 300 MHz
  • Voltaje de ruptura: 1500 V RMS
  • Pérdida de inserción: ≤0.15 dB a 300 MHz
  • VSWR máximo: 1.3:1 a 300 MHz
Compatibilidad de cables
  • RG-8: Cable coaxial estándar
  • BELDEN 8237: Cable coaxial profesional
  • RG-213/U: Cable coaxial militar
  • 8267: Cable coaxial específico
Especificaciones de construcción
  • Tipo de conector: UHF Macho (PL-259)
  • Sistema de ensamble: Anillo plegable
  • Acabado del cuerpo: Plateado
  • Material del contacto: Plateado
  • Dieléctrico: Teflón
  • Material del anillo plegable: Latón
  • Acabado del anillo: Níquel plateado
  • Material del dieléctrico: PTFE (Teflón)
Especificaciones eléctricas
  • Impedancia: 50 ohmios nominal
  • Rango de frecuencia: DC a 300 MHz
  • Voltaje de ruptura: 1500 V RMS
  • Pérdida de inserción: ≤0.15 dB a 300 MHz
  • VSWR máximo: 1.3:1 a 300 MHz
  • Resistencia de contacto: ≤3 mΩ
  • Aislamiento: ≥1000 MΩ

Aplicaciones

  • Sistemas de comunicación profesional
  • Instalaciones de RF y radio
  • Infraestructura de telecomunicaciones
  • Sistemas de antena y distribución
  • Equipos de transmisión de radioaficionados
  • Sistemas de comunicación móvil
  • Instalaciones de broadcasting

Consideraciones técnicas

  • Diseñado para cables coaxiales específicos
  • Método de ensamble con anillo plegable
  • Construcción con materiales de calidad profesional
  • Compatibilidad con estándares de la industria
  • Diseño optimizado para rangos de frecuencia UHF
  • Características eléctricas certificadas para aplicaciones profesionales
  • Compatibilidad con estándares MIL-C-39012 para conectores UHF

Características de rendimiento

  • Baja pérdida de inserción para máxima eficiencia de transmisión
  • VSWR optimizado para minimizar reflexiones de señal
  • Alto voltaje de ruptura para aplicaciones de potencia
  • Excelente aislamiento para prevenir fugas de corriente
  • Baja resistencia de contacto para máxima conductividad
  • Diseño mecánico robusto para instalaciones repetidas
