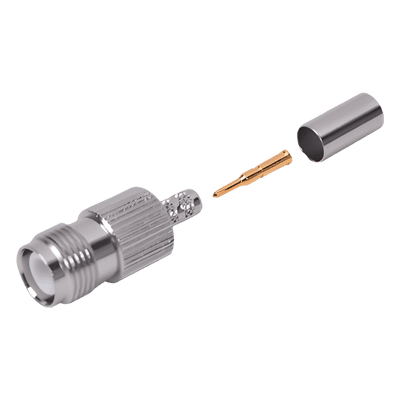

Conector Coaxial TNC / Hembra Inverso / Anillo Plegable / Para Cable RG-142/U / Contacto Oro 50 μm / Aislante Teflón
Características
- Anillo plegable para ensamble rápido sin herramientas especializadas
- Cuerpo de bronce niquelado para resistencia a corrosión industrial
- Contacto central chapado en oro 50 μm para conductividad estable en alta frecuencia
- Aislante dieléctrico de teflón para bajas pérdidas en RF
- Compatibilidad multicable: RG-142/U, LP-195, RG-58/U, LMR-195, CNT-195
- Herramientas de preparación y plegado especificadas para instalación controlada
- ver más
Modelo: RP-1216-C1
Marca: RF INDUSTRIES,LTD
Q 105.80
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial TNC hembra inverso diseñado para aplicaciones de radiofrecuencia que demandan precisión de impedancia y estabilidad mecánica. El sistema de anillo plegable permite el ensamble del conector sobre cable RG-142/U sin requerir soldadura, reduciendo tiempos de instalación en campo. La arquitectura eléctrica incorpora contacto central con chapado en oro de 50 μm sobre aislante de teflón, configuración que minimiza pérdidas por inserción y mantiene características de desempeño en rangos de alta frecuencia. El cuerpo de bronce con acabado niquelado proporciona resistencia a ambientes corrosivos y ciclos térmicos repetidos. Compatible adicionalmente con familias de cable LP-195, RG-58/U, LP142, LMR-195 y CNT-195, ofreciendo versatilidad en despliegues de infraestructura coaxial.
Características Generales
- • Tipo de conector: TNC hembra inverso
- • Cable principal: RG-142/U
- • Modo de ensamble: Anillo plegable
- • Material del cuerpo: Bronce niquelado
- • Contacto central: Oro (50 μm de espesor de chapado)
- • Aislante dieléctrico: Teflón
- • Cables coaxiales compatibles: LP-195, RG-58/U, RG-142, LP142, LMR-195, CNT-195
Desempeño Eléctrico y Mecánico
- • Configuración: TNC hembra inverso
- • Mecanismo de retención: Anillo plegable
- • Conductividad central: Chapado en oro 50 μm
- • Aislamiento RF: Dieléctrico de teflón
Físicas y Materiales
- • Cuerpo principal: Bronce
- • Acabado exterior: Niquelado
- • Contacto central: Oro
- • Aislante: Teflón (PTFE)
Herramientas Recomendadas
- • CCT-03: Herramienta de corte de cable
- • CST-195: Herramienta para preparación de cable
- • CT-240/195: Pinzas para plegado de anillo de conector
