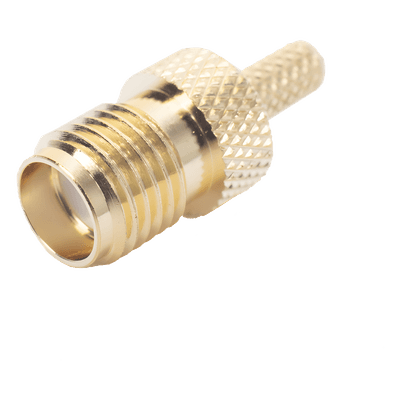

Conector SMA Hembra Inverso de anillo plegable para cable RG-174/U, BELDEN 8216.

Especificaciones Técnicas

• Tipo de Conector: SMA Hembra Inverso
• Especial para Cables: RG-174/U, BELDEN 8216
• Modo de Ensamble: Anillo plegable
• Cuerpo de Bronce: Oro
• Contacto Central: Oro
• Aislante Dieléctrico: Teflón
• Impedancia: 50 ohmios
• Frecuencia Máxima: 18 GHz
• VSWR Máximo: 1.25:1 hasta 12.4 GHz
• Pérdida de Inserción: 0.1 dB máximo
• Aislamiento: 80 dB mínimo
• Voltaje de Trabajo: 335 V RMS
• Resistencia de Contacto: 2.5 mΩ máximo
• Temperatura de Operación: -65°C a +165°C
• Acabado del Cuerpo: Oro sobre níquel
• Acabado del Contacto: Oro sobre níquel
• Material del Aislante: PTFE (Teflón)
• Material del Cuerpo: Latón
• Material del Contacto: Berilio cobre

Conector SMA hembra inverso diseñado para aplicaciones de RF de alta frecuencia con cable RG-174/U y BELDEN 8216.

Sistema de ensamble con anillo plegable para instalaciones rápidas y seguras.

Cuerpo de bronce con acabado en oro para máxima conductividad y resistencia a la corrosión.

Contacto central dorado para óptima transferencia de señal en aplicaciones de RF.

Aislante dieléctrico de teflón para estabilidad térmica y eléctrica en entornos exigentes.

Impedancia de 50 ohmios optimizada para sistemas de RF estándar con capacidad de operación hasta 18 GHz.

Excelente relación VSWR de 1.25:1 hasta 12.4 GHz, asegurando mínima reflexión de señal en aplicaciones de alta frecuencia.

Pérdida de inserción máxima de 0.1 dB y aislamiento mínimo de 80 dB para integración en sistemas sensibles.

Voltaje de trabajo de 335 V RMS y resistencia de contacto máxima de 2.5 mΩ para aplicaciones de potencia.

Rango de temperatura de operación de -65°C a +165°C para entornos extremos y aplicaciones militares/aeroespaciales.

Acabados de oro sobre níquel tanto en cuerpo como contacto para máxima durabilidad y resistencia a la corrosión.

Materiales de construcción premium: latón para el cuerpo, berilio cobre para el contacto y PTFE para el aislante dieléctrico.
