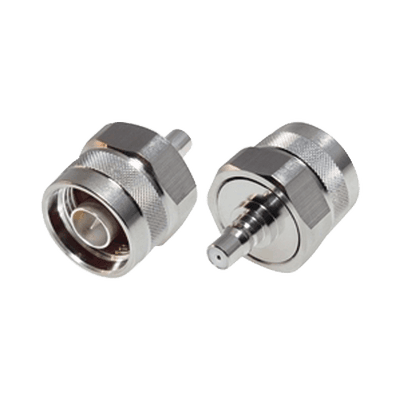

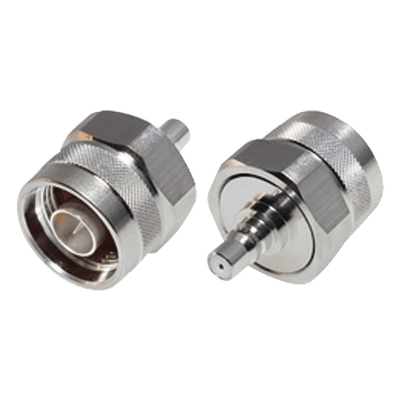

Adaptador de Bajo PIM, Interserie de Conector N Macho a QMA (Quick Mate) Hembra, Bronce Blanco/ Oro/ Teflón.

Adaptador de Bajo PIM, Interserie de Conector N Macho a QMA (Quick Mate) Hembra, Bronce Blanco/ Oro/ Teflón.
Adaptador de Bajo PIM, Interserie de Conector N Macho a QMA (Quick Mate) Hembra, Bronce Blanco/ Oro/ Teflón.

Características

  • Adaptador de bajo PIM para interferencia mínima
  • Conexión N macho a QMA hembra
  • Rango de frecuencia 0-6 GHz
  • Impedancia de 50 Ohm
  • VSWR 1.25 para rendimiento óptimo
  • Construcción en bronce y oro para durabilidad
  • ver más

Modelo: RQA-5478

Marca: RF INDUSTRIES,LTD

Q 204.36

Precio sujeto a cambios.
Solicitar cotización
RF INDUSTRIES,LTD

Descargas

RQA-5478

Equipos Relacionados

Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.
RF INDUSTRIES,LTDRFN-1035-1

Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.

Q 167.64
Ver producto
Adaptador en Linea para 50 Ohm, de Conector N Hembra a BNC Macho, Plata /Oro /Teflón.
RF INDUSTRIES,LTDRFN-1038-1

Adaptador en Linea para 50 Ohm, de Conector N Hembra a BNC Macho, Plata /Oro /Teflón.

Q 187.54
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 71.08
Ver producto
Conector UHF Macho (PL-259) para Cable HELIAX de 1/2" LDF4-50A, LP-450A, Tipo Rosca, Bronce Blanco/ Plata/ Teflón.
RF INDUSTRIES,LTDRFU-502-H1

Conector UHF Macho (PL-259) para Cable HELIAX de 1/2" LDF4-50A, LP-450A, Tipo Rosca, Bronce Blanco/ Plata/ Teflón.

Q 769.14
Ver producto
Conector UHF Macho (PL-259) de anillo plegable para cables RG-58/U, RG-142/U.
RF INDUSTRIES,LTDRFU-505-ST

Conector UHF Macho (PL-259) de anillo plegable para cables RG-58/U, RG-142/U.

Q 84.46
Ver producto
Conector UHF Macho (PL-259) de Anillo Plegable para Cable Coaxial RG-8/X, 9258, LMR-240, Níquel/ Plata/ Baquelita.
RF INDUSTRIES,LTDRFU-508-X

Conector UHF Macho (PL-259) de Anillo Plegable para Cable Coaxial RG-8/X, 9258, LMR-240, Níquel/ Plata/ Baquelita.

Q 73.60
Ver producto
Conector UHF Hembra (SO-239) en Línea, de Anillo Plegable para Cable RG-58/U, RG-142/U, Níquel/ Plata/ Delrin.
RF INDUSTRIES,LTDRFU-527

Conector UHF Hembra (SO-239) en Línea, de Anillo Plegable para Cable RG-58/U, RG-142/U, Níquel/ Plata/ Delrin.

Q 129.50
Ver producto
Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.
RF INDUSTRIES,LTDRFU-530

Adaptador-Reductor para RG-58/U, RG-142 requiere conector RFU-500, RFU-501 o RFN-1001-S.

Q 55.52
Ver producto
Adaptador Barril en Línea, de Conector UHF Hembra (SO-239) a UHF Hembra (SO-239), Niquel/ Plata/ Dap.
RF INDUSTRIES,LTDRFU-536

Adaptador Barril en Línea, de Conector UHF Hembra (SO-239) a UHF Hembra (SO-239), Niquel/ Plata/ Dap.

Q 81.20
Ver producto
Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.
RF INDUSTRIES,LTDRFU-600-1

Conector Mini UHF Macho, 50 Ohm, de Anillo Plegable para Cables RG-58/U, RG-142/U, Niquel/Oro/Delrin.

Q 43.40
Ver producto
Adaptador en Línea de Conector Mini UHF Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFU-626

Adaptador en Línea de Conector Mini UHF Hembra a UHF Macho (PL-259), Níquel/ Oro/ Teflón.

Q 147.21
Ver producto
Adaptador en Línea de Conector Mini-UHF Hembra a SMA Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRFU-642

Adaptador en Línea de Conector Mini-UHF Hembra a SMA Hembra, Níquel/ Oro/ Teflón.

Q 152.64
Ver producto
Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3452

Adaptador en Linea de Conector SMA Macho a N Hembra, Niquel/ Oro/ Teflón.

Q 88.80
Ver producto
Adaptador en Línea de Conector SMA Hembra a UHF Hembra (SO-239), Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3475

Adaptador en Línea de Conector SMA Hembra a UHF Hembra (SO-239), Níquel/ Oro/ Teflón.

Q 160.77
Ver producto
Conector N Macho de PIN Cautivo, Anillo plegable, para cables 9913, LMR-400, LP400, CNT-400, RG8/U-SYS, RFLASH-1113, 8214, 7810A.
RF INDUSTRIES,LTDRFN-1006-49I

Conector N Macho de PIN Cautivo, Anillo plegable, para cables 9913, LMR-400, LP400, CNT-400, RG8/U-SYS, RFLASH-1113, 8214, 7810A.

Q 238.72
Ver producto

Especificaciones

Características Técnicas

  • Tipo de Conector A: N Macho
  • Tipo de Conector B: QMA Hembra
  • Impedancia: 50 Ohm
  • Rango de Frecuencia: 0-6 GHz
  • VSWR: ≤ 1.25
  • Resistencia de Aislamiento: 5k MΩ (mínimo)
  • Ciclos de Acoplamiento: > 100
  • Temperatura de Operación: -65°C a 165°C
  • 3er Orden IM: ≤155dBc @ 1900 MHz

Composición y Materiales

  • Cuerpo: Bronce Blanco
  • Contacto Central: Oro
  • Aislante Dieléctrico: Teflón (PTFE)
  • Gasket: Caucho
  • Anillo Retenedor: Bronce Fosforoso con terminado Bronce Blanco
Especificaciones Mecánicas
  • Longitud: 1.098' (27.90 mm)
  • Ancho: 0.787' (19.99 mm)
  • Diámetro Hexagonal: 0.670' (17.01 mm)
  • Peso: No especificado
Compatibilidad
  • Diseñado para conexiones N macho a QMA hembra
  • Compatible con estándares industriales de RF
  • Cumple con RoHS
Aplicaciones
  • Sistemas de comunicación RF
  • Equipos de prueba y medición
  • Infraestructura de telecomunicaciones
  • Equipos de banda ancha
Identificación
  • Número de Pieza: RQA5478
  • Part Number: 012-10M-006-BT (Cuerpo)
  • Código de Color: Bronce Blanco
Fabricación
  • Revisión: A
  • Fecha de Revisión: 12/04/17
  • Ingeniero: C. Zuniga

Notas Adicionales

  • Diseñado para minimizar la interferencia de intermodulación pasiva (PIM)
  • Construcción robusta para ambientes exigentes
  • Fácil de instalar y desconectar rápidamente
  • Fabricado bajo estrictos estándares de calidad
  • Para información dimensional: Cotas en pulgadas
  • Nota: Consultar disponibilidad
