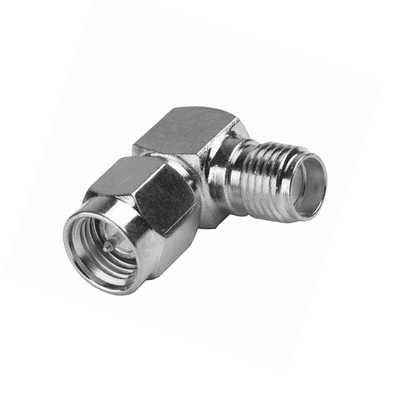

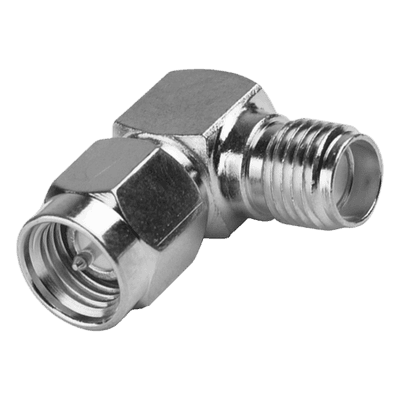

Adaptador en Ángulo Recto, de Conector SMA Macho a SMA Hembra Níquel/ Oro/ Teflón.

Especificaciones técnicas

• Tipo de Adaptador: De Conector SMA Macho a SMA Hembra
• Modo de Montaje: Ángulo Recto
• Cuerpo de Bronce: Niquelado
• Contacto Central: Oro
• Aislante Dieléctrico: Teflón
• Impedancia: 50 ohmios
• Frecuencia de Operación: DC a 18 GHz
• VSWR Máximo: 1.25:1 hasta 12.4 GHz, 1.35:1 hasta 18 GHz
• Pérdida de Inserción: 0.15 dB máximo a 12.4 GHz, 0.25 dB máximo a 18 GHz
• Aislamiento: 80 dB mínimo
• Potencia Máxima: 500 watts promedio a 1 GHz
• Voltaje de Operación: 335 V RMS a nivel del mar
• Temperatura de Operación: -65°C a +165°C
• Acabado del Cuerpo: Níquel sobre cobre
• Acabado del Contacto: 50 micro-pulgadas de oro sobre níquel

Características constructivas

• Cuerpo de bronce con acabado niquelado para durabilidad y resistencia a la corrosión
• Contacto central bañado en oro para óptima conductividad eléctrica
• Aislante dieléctrico de teflón para estabilidad en aplicaciones de alta frecuencia
• Diseño de impedancia constante de 50 ohmios para aplicaciones RF críticas
• Acabado de contacto con 50 micro-pulgadas de oro sobre níquel para máxima conductividad y resistencia a la corrosión
• Construcción con cuerpo de níquel sobre cobre para durabilidad mecánica

Aplicaciones

• Sistemas de radiofrecuencia y telecomunicaciones
• Equipos de medición y testeo RF
• Instalaciones donde se requiere conexión en ángulo recto para optimizar espacio
• Aplicaciones industriales con requerimientos de fiabilidad en conexiones SMA
• Sistemas de radar y comunicaciones militares hasta 18 GHz
• Equipos de laboratorio y medición de precisión RF
• Aplicaciones de alta potencia hasta 500 watts promedio
• Entornos extremos con rango de temperatura de -65°C a +165°C

Especificaciones de Rendimiento

• Ancho de banda operacional: DC a 18 GHz
• VSWR garantizado: 1.25:1 hasta 12.4 GHz, 1.35:1 hasta 18 GHz
• Pérdida de inserción mínima: 0.15 dB máximo a 12.4 GHz, 0.25 dB máximo a 18 GHz
• Aislamiento superior: 80 dB mínimo para reducir interferencias
• Capacidad de alta potencia: 500 watts promedio a 1 GHz
• Voltaje de operación: 335 V RMS a nivel del mar
