Placas Igualadoras para Retenidas / 5 Retenidas / Galvanizado en Inmersión / 20x20x50 cm / Acero ASTM A-36 / Tornillería Incluida
Características
- Galvanizado en inmersión para máxima resistencia a corrosión exterior
- Acero ASTM A-36 con espesor de placa 3/16 pulgadas para carga estructural
- Tornillería grado máquina 3/4 pulgada en acero inoxidable incluida
- 6 barrenos con espaciadores PI para alineación precisa de retenidas
- Soldadura AWS E7018 para integridad estructural certificada
- Diseño compacto 20x20x50 cm para instalación en espacios reducidos
- ver más
Modelo: SP-202050-G
Marca: SYSCOM TOWERS
Q 2,962.65
Precio sujeto a cambios.
Equipos Relacionados
Placas igualadoras diseñadas para instalaciones de telecomunicaciones y torres de comunicación que requieren anclaje de retenidas de tensión. Fabricadas en acero estructural ASTM A-36 con acabado galvanizado en inmersión para garantizar resistencia a la corrosión en ambientes exteriores severos. El diseño incorpora sección H-H con 6 barrenos distribuidos para recibir 5 retenidas mediante espaciadores PI, permitiendo distribución uniforme de cargas. La tornillería en acero inoxidable grado máquina de 3/4 pulgada se incluye completa con tuercas y arandelas para facilitar la instalación sin adquisiciones adicionales. Las placas con espesor de 3/16 pulgadas y soldadura AWS E7018 aseguran capacidad estructural conforme a normas de ingeniería civil aplicables a infraestructura de soporte.
Características Generales
- Material: Acero estructural ASTM A-36
- Acabado: Galvanizado en inmersión
- Dimensiones: 20 x 20 x 50 cm
- Espesor de placa: 3/16 pulgada
- Capacidad: 5 retenidas
- Barrenos: 6 con espaciadores PI
- Tornillería: 6 tornillos, 6 tuercas, 6 arandelas (acero inoxidable)
- Diámetro de tornillería: 3/4 pulgada
- Tipo de tornillería: Grado máquina
- Tipo de soldadura: AWS E7018
- Tolerancia dimensional: ±1 mm
- Espaciadores: Galvanizados incluidos

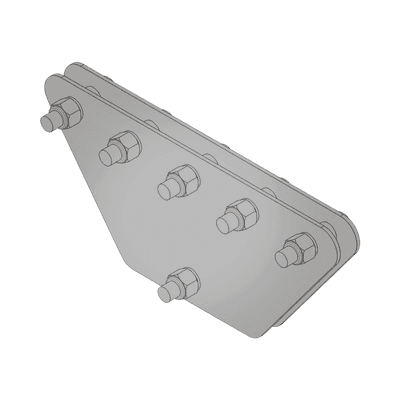

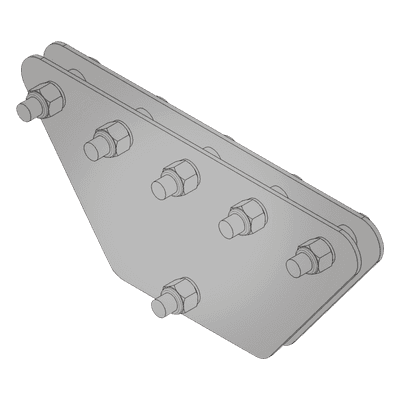

- Detalle constructivo: Sección H-H con vista isométrica del ensamble
Desempeño Estructural
- Material: Acero ASTM A-36
- Espesor placa: 3/16 pulgada
- Retenidas soportadas: 5
- Barrenos: 6 distribuidos
- Soldadura: AWS E7018
- Tolerancia: ±1 mm
Físicas y Eléctricas
- Dimensiones: 20 x 20 x 50 cm
- Acabado: Galvanizado en inmersión
- Sección constructiva: H-H
- Espaciadores: PI galvanizados
- Diseño: Vista isométrica de ensamble
Contenido del Paquete
- Placa igualadora: 1 unidad
- Tornillos: 6 unidades (3/4 pulgada, grado máquina, acero inoxidable)
- Tuercas: 6 unidades
- Arandelas: 6 unidades
- Espaciadores PI: incluidos (galvanizados)
